Kunshándesarrolla soluciones de control de movimiento para entornos industriales exigentes, incluido elCodificador de servicio pesado EtherNET IPpara información de posición en red. Con una carcasa de 58 mm, una resolución de una sola vuelta de hasta 18 bits, una transmisión de 100 Mbit y una sólida protección industrial, este codificador está diseñado para aplicaciones donde la retroalimentación precisa y la comunicación confiable son esenciales.
Un codificador de servicio pesado EtherNET IP combina la detección de posición absoluta con la comunicación Ethernet industrial, lo que permite que los sistemas de automatización reciban datos de posición rotacional confiables y al mismo tiempo simplifican la integración en arquitecturas de control en red. Las aplicaciones modernas de la industria pesada requieren más que retroalimentación básica: los equipos pueden enfrentar vibraciones, polvo, humedad, interferencias electromagnéticas, fluctuaciones de temperatura y cargas mecánicas continuas. Por lo tanto, un codificador diseñado correctamente debe equilibrar la resolución, el rendimiento de la comunicación, la durabilidad mecánica y la flexibilidad de instalación. Esta guía explica cómo funcionan los codificadores de servicio pesado basados en EtherNET/IP, sus principales ventajas técnicas, especificaciones importantes, áreas de aplicación y consideraciones de selección.
Tabla de contenido
- ¿Qué es un codificador de servicio pesado EtherNET IP?
- ¿Por qué es importante EtherNET/IP para el control de movimiento de servicio pesado?
- ¿Cuáles son las características técnicas clave?
- Especificaciones clave de un vistazo
- ¿Dónde se utiliza?
- ¿Cómo se debe seleccionar el codificador adecuado?
- Preguntas frecuentes
- Conclusión
¿Qué es un codificador de servicio pesado EtherNET IP?
Un codificador EtherNET IP de servicio pesado es un codificador rotatorio industrial diseñado para medir la posición del eje y comunicar esa información a través de una red Ethernet industrial EtherNet/IP. A diferencia de los dispositivos básicos de retroalimentación incremental, un codificador absoluto puede proporcionar información de posición definida sin necesidad de que el sistema de control reconstruya la posición únicamente a partir de pulsos.
Para sistemas de automatización exigentes, la combinación de detección magnética absoluta y comunicación basada en Ethernet proporciona una forma práctica de conectar maquinaria rotativa con PLC, controladores y otros dispositivos en red. El diseño de 58 mm descrito por Kunshan admite la medición de posición tanto de una sola vuelta como de varias vueltas, mientras que la resolución configurable permite que el sistema de retroalimentación se ajuste a diferentes requisitos de control de movimiento.
El codificador utiliza tecnología de inducción magnética de alta precisión y admite una velocidad de transmisión EtherNet/IP máxima de 100 Mbit. Sus funciones programables pueden incluir resolución, base de tiempo, velocidad, valores preestablecidos, dirección de conteo y dirección IP, lo que brinda a los ingenieros una mayor flexibilidad durante la puesta en servicio y la integración del sistema.
¿Por qué es importante EtherNET/IP para el control de movimiento de servicio pesado?
La maquinaria industrial está cada vez más conectada a través de redes de comunicación. En lugar de tratar cada sensor como un componente aislado, las arquitecturas de automatización modernas intercambian datos entre codificadores, PLC, variadores, HMI y sistemas de supervisión.
EtherNet/IP es particularmente útil cuando un codificador debe pasar a formar parte de una infraestructura Ethernet industrial más grande. El codificador puede transmitir información de posición a través de la red, lo que respalda el monitoreo centralizado y el control coordinado de la máquina.
- Integración de red:La comunicación Ethernet permite que el codificador forme parte de una arquitectura de automatización conectada.
- Ampliación flexible:Los dispositivos conectados en red se pueden integrar en sistemas de control más grandes a medida que aumentan los requisitos de los equipos.
- Comentarios de posición digitales:La información de posición absoluta respalda el monitoreo preciso de la maquinaria rotativa.
- Diagnóstico remoto:La comunicación en red puede hacer que el estado del equipo y la información de retroalimentación sean más accesibles para los sistemas de control.
- Complejidad de cableado reducida:La arquitectura Ethernet industrial puede simplificar la comunicación en comparación con múltiples conexiones de señales individuales.
Estas ventajas resultan especialmente valiosas en el procesamiento de acero, la producción petroquímica, la minería, los sistemas de elevación y otros entornos donde las máquinas deben funcionar de forma continua y fiable.
¿Cuáles son las características técnicas clave?
1. Comentarios de posición absoluta de alta resolución
El codificador admite una resolución de una sola vuelta de hasta 18 bits y una resolución de varias vueltas de hasta 14 bits. Una resolución más alta permite que el sistema de control distinga cambios más pequeños en la posición rotacional, lo cual es útil para aplicaciones que requieren un posicionamiento mecánico preciso.
2. Comunicación EtherNet/IP de 100 Mbits
El codificador utiliza comunicación Ethernet industrial EtherNet/IP con una velocidad de transmisión de hasta 100 Mbit. Esto proporciona un canal de retroalimentación basado en red adecuado para sistemas de control industrial modernos y comunicación a nivel de máquina.
3. Construcción mecánica de servicio pesado
Un codificador de servicio pesado debe soportar condiciones considerablemente más exigentes que un dispositivo sensor de uso general. La configuración disponible utiliza una carcasa de aluminio, con acero inoxidable disponible como opción. El diseño también admite configuraciones de salida de cable radial y axial.
4. Protección Contra Riesgos Eléctricos y de Instalación
La protección contra polaridad inversa y cortocircuitos ayuda a reducir las consecuencias de errores de cableado o instalación. El codificador también incorpora protección contra rayos y electricidad estática, lo que puede resultar valioso en entornos industriales eléctricamente exigentes.
5. Configuración mecánica flexible

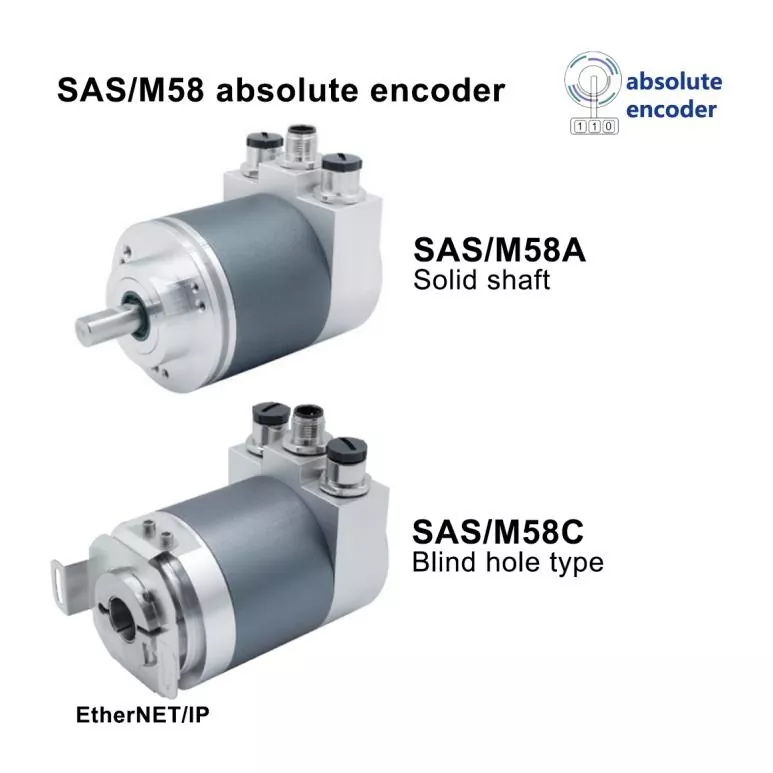

La plataforma del codificador de 58 mm admite configuraciones de eje sólido y de orificio ciego. Se pueden personalizar tamaños de eje de 6, 8, 10, 12 y 15 mm, mientras que múltiples configuraciones de conectores y bridas ayudan a los ingenieros a adaptar el codificador a diferentes diseños de máquinas.
Especificaciones clave de un vistazo
Las siguientes especificaciones ilustran por qué este codificador puede servir para aplicaciones exigentes de control de movimiento en red:
| Parámetro | Especificación |
|---|---|
| Tamaño del codificador | 58 milímetros |
| Interfaz de comunicación | Ethernet/IP |
| Protocolo | CIP (Protocolo Industrial Común) |
| Velocidad de transmisión | 100 MBit |
| Resolución de un solo giro | 12-18 bits |
| Resolución de múltiples vueltas | Hasta 14 bits |
| Fuente de alimentación | 10–30 VCC |
| Velocidad máxima | 6.000 rpm |
| Carga del eje radial | 200 norte |
| Carga del eje axial | 100 N |
| Protección | IP65/IP66; configuraciones de protección más altas disponibles |
| Temperatura de funcionamiento | -30°C a +85°C; -40°C a +85°C opcional |
| Conexión | 3 × conector M12 |
La selección real del codificador siempre debe basarse en el entorno completo de la máquina, incluidas las dimensiones del eje, la velocidad de rotación, la carga mecánica, la temperatura, el nivel de contaminación, la arquitectura de comunicación y el espacio de instalación.
¿Dónde se utiliza?
Los codificadores Ethernet de alta resistencia son más valiosos cuando la retroalimentación de posición debe seguir siendo confiable mientras la maquinaria opera en condiciones industriales exigentes.
Equipos siderúrgicos y metalúrgicos
Los equipos de producción de acero pueden implicar altas vibraciones, impactos mecánicos, calor y funcionamiento continuo. Un codificador absoluto puede proporcionar retroalimentación rotacional para rodillos, maquinaria de procesamiento y equipos de producción automatizados.
Sistemas petroquímicos y de refinería
Las instalaciones petroquímicas requieren monitoreo y automatización confiables. La retroalimentación de posición en red puede respaldar el monitoreo del estado de los equipos, los mecanismos automatizados y las arquitecturas de control remoto.
Minería y Maquinaria Pesada
Los equipos mineros están expuestos al polvo, vibraciones y tensiones mecánicas. La construcción de codificador de alta resistencia combinada con la comunicación Ethernet industrial puede admitir una retroalimentación de posición confiable para maquinaria inteligente.
Equipos de elevación y elevación
Los grandes sistemas de elevación requieren retroalimentación rotacional precisa para coordinar el movimiento mecánico. Los datos de posición absoluta pueden contribuir a un posicionamiento y una supervisión de la máquina más predecibles.
Fabricación de energía y papel
Los equipos de generación de energía y las líneas automatizadas de fabricación de papel también pueden beneficiarse de la retroalimentación del codificador en red donde el funcionamiento continuo de la máquina y el control centralizado son importantes.
¿Cómo se debe seleccionar el codificador adecuado?
La elección de un codificador industrial debe comenzar con la aplicación y no simplemente con el protocolo de comunicación. Un modelo adecuado debe satisfacer requisitos tanto eléctricos como mecánicos.
- Comprobar compatibilidad del eje:Confirme el diámetro del eje, los requisitos de eje sólido o de orificio ciego, las dimensiones de la brida y las cargas mecánicas permitidas.
- Determinar la resolución:Seleccione la resolución requerida de una o varias vueltas según la precisión del posicionamiento y los requisitos del controlador.
- Verifique la compatibilidad de la red:Asegúrese de que el PLC o el controlador industrial admita la arquitectura de comunicación EtherNet/IP y CIP requerida.
- Evaluar las condiciones ambientales:Considere la temperatura, la humedad, el polvo, el aceite, la vibración, el impacto y la interferencia electromagnética.
- Confirmar velocidad de rotación:Asegúrese de que la velocidad máxima permitida del codificador exceda la velocidad real de la máquina con un margen operativo adecuado.
- Considere la instalación:Revise el tipo de conector, la dirección de salida del cable, el espacio de montaje disponible y la accesibilidad para el mantenimiento.
- Revisar los requisitos de protección:Haga coincidir la carcasa y el nivel de sellado con el entorno real en lugar de confiar únicamente en las especificaciones nominales de la máquina.
Para los ingenieros que comparan diferentes productos, también resulta útil evaluar el soporte técnico, la capacidad de personalización, la inspección de calidad, la documentación y el servicio posventa. Estos factores pueden tener un efecto significativo en el costo total del proyecto y la confiabilidad a largo plazo.
Preguntas frecuentes
¿Cuál es la velocidad máxima de comunicación del codificador?
La interfaz EtherNet/IP admite una velocidad de transmisión de hasta 100 Mbit. Esto hace que el codificador sea adecuado para la integración en arquitecturas de control Ethernet industriales.
¿El codificador admite mediciones de una o varias vueltas?
Sí. El codificador admite medición de posición absoluta de una sola vuelta y de varias vueltas. La resolución de una sola vuelta puede alcanzar los 18 bits, mientras que la resolución de varias vueltas puede alcanzar los 14 bits.
¿Qué fuente de alimentación requiere el codificador?
El rango de fuente de alimentación especificado es de 10 a 30 VCC, lo que lo hace compatible con arquitecturas de energía de control industrial comunes.
¿Se pueden personalizar el tamaño del eje y la configuración mecánica?
Sí. Se pueden personalizar los tamaños de eje, incluidos 6, 8, 10, 12 y 15 mm. También se pueden seleccionar diferentes configuraciones de brida, conector y salida de cable según los requisitos de instalación.
¿Qué entornos son adecuados para este tipo de codificador?
Está destinado a aplicaciones industriales exigentes como la fabricación de acero, instalaciones petroquímicas, maquinaria de ingeniería pesada, equipos de minería, sistemas de elevación, plantas de energía y líneas de producción automatizadas. La protección adecuada y la configuración del material deben seleccionarse de acuerdo con las condiciones reales del sitio.
Conclusión
Un codificador EtherNET IP de servicio pesado puede proporcionar una sólida combinación de retroalimentación de posición absoluta, conectividad Ethernet industrial, alta resolución y rendimiento mecánico robusto. Con características como resolución de una sola vuelta de hasta 18 bits, comunicación de 100 Mbit, configuraciones de eje flexible y protección industrial, es muy adecuado para la automatización de servicio pesado en red donde la retroalimentación confiable es fundamental. Si está evaluando las especificaciones del codificador para una máquina nueva, actualizando un sistema de automatización existente o desarrollando una solución de control de movimiento personalizada,contáctanospara analizar los requisitos de su aplicación, la configuración mecánica y las necesidades de comunicación con el equipo de ingeniería de Kunshan.
