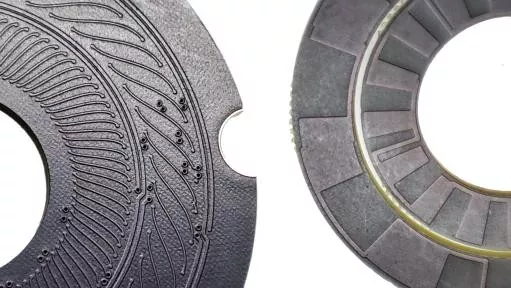

Codificador inductivo absoluto de múltiples vueltas

SEA MOTION es un proveedor confiable de codificadores inductivos absolutos multivueltas de China, que ofrece codificadores inductivos absolutos multivueltas de alto rendimiento para medición de movimiento giratorio continuo de múltiples ciclos. Rompiendo la limitación del posicionamiento de una sola vuelta, este codificador registra con precisión el ángulo de rotación y los giros totales dentro de múltiples rotaciones mediante detección inductiva y procesamiento de señal inteligente. Almacena todos los datos de posición y giro de forma permanente, sin pérdida de datos después del apagado y sin necesidad de realizar calibraciones a cero repetidas.

Vídeo de empresa

Parámetro

Parámetro eléctrico

Este codificador integra alta precisión y capacidad de medición a larga distancia. Admite cientos o incluso miles de giros de monitoreo continuo de posición mientras mantiene una salida de señal de alta resolución y baja latencia. Al adoptar tecnología inductiva de grado industrial, presenta una fuerte capacidad antiinterferente, resistencia a los golpes y a la humedad, adecuada para un funcionamiento industrial ininterrumpido a largo plazo. Admite diversas interfaces de comunicación industrial y es compatible con complejos sistemas de control automático, con excelente estabilidad y escalabilidad.

Vídeo de productos

Definiciones de terminales

Tamaño de los productos

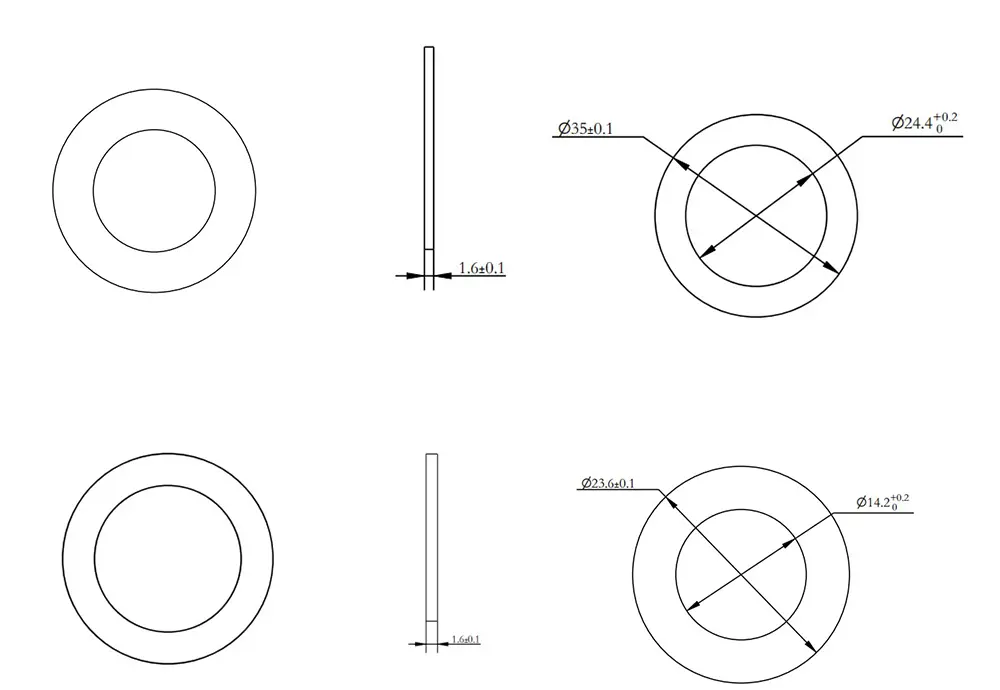

Dimensiones del rotor / exterior e interior

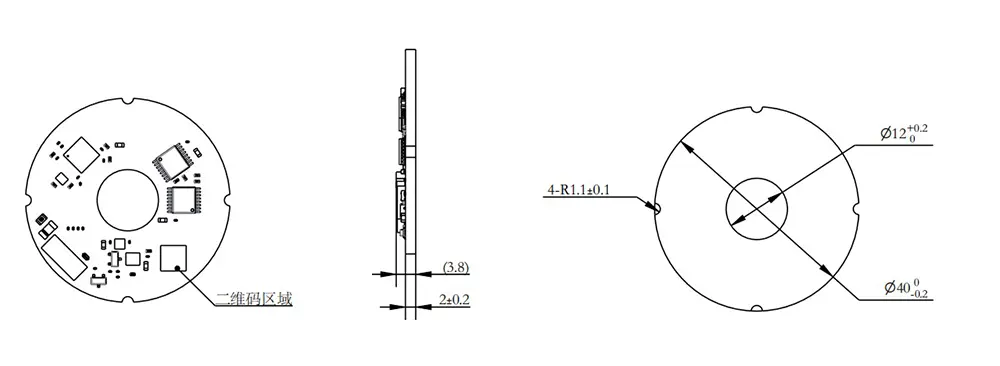

dimensiones del estator

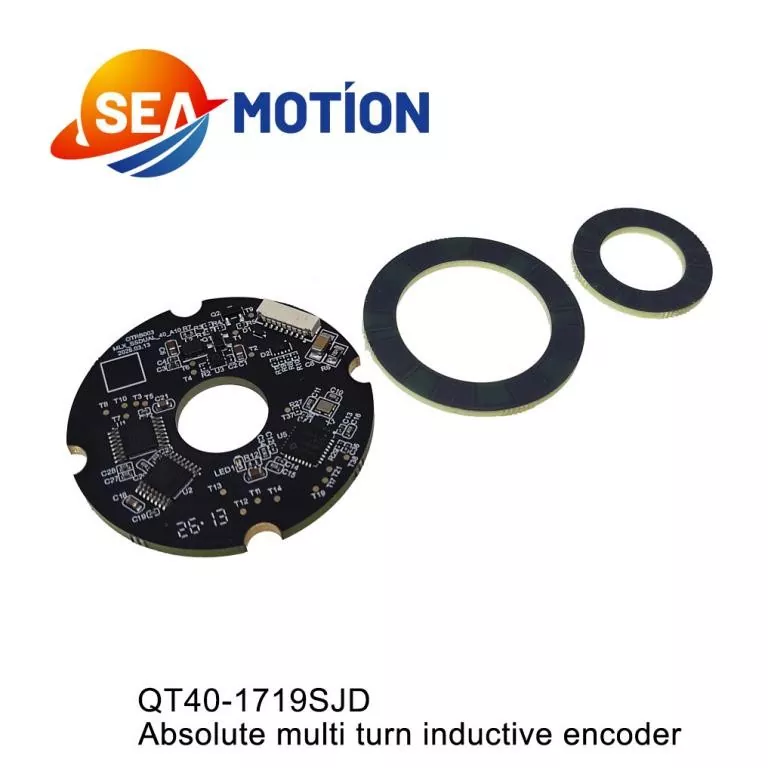

Q T 40- 1719 S JD

①②③  ④  ⑤ ⑥

①-Q: codificador inductivo serie DM Q

②-T: codificador dual psilateral

③-40: diámetro exterior del estator 40 mm

④-1719: 17: resolución del codificador del motor: 17 bits;

19: Resolución reductora: 19 bits

⑤-S: Tipo de señal: SPI

⑥-JD: Radial (salida terminal horizontal)

El codificador inductivo absoluto de múltiples vueltas es el equipo principal para el control de movimiento de carrera larga y de múltiples vueltas. Se utiliza ampliamente en maquinaria industrial pesada, sistemas de tracción de ascensores, equipos de generación de energía eólica, mecanismos giratorios aeroespaciales y grandes dispositivos de elevación automatizados. Proporciona retroalimentación de posición confiable de múltiples vueltas para movimientos giratorios de larga distancia y de múltiples ciclos, lo que garantiza un control preciso y una operación segura de grandes equipos industriales.

Vídeo de instalación

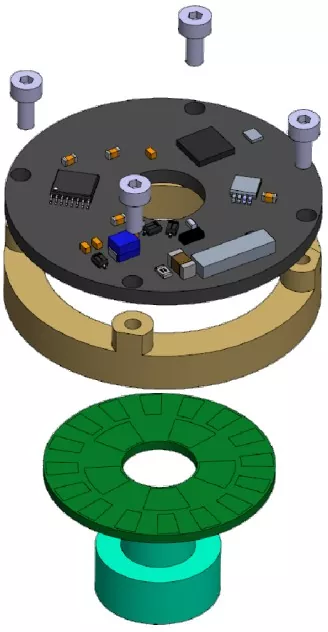

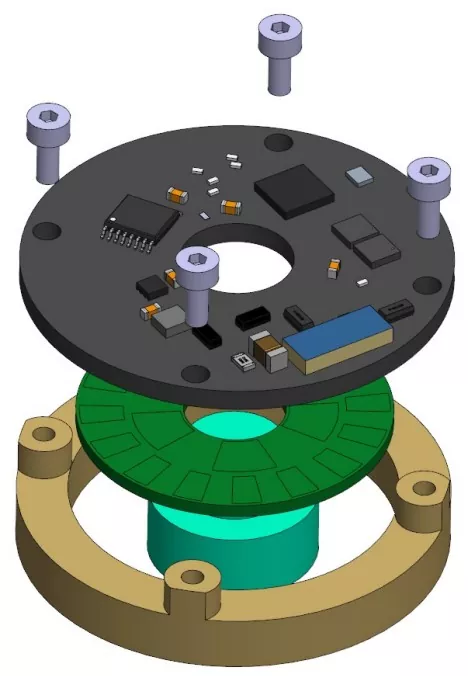

Diagrama de instalación                  Herramientas necesarias para la instalación

Destornillador dinamométrico Phillips

Llave dinamométrica de llave hexagonal de 1,5 mm (métrica)

4 tornillos de cabeza plana Phillips M2x5,5 con arandelas planas

2 tornillos de fijación con punta de copa hexagonal M3x3

8 tornillos avellanados Phillips M1.6x6

Secuencia de instalación

Instalación del rotor:

① Coloque el rotor del codificador en el eje del motor y colóquelo correctamente;

②Utilice adhesivo DP460 para unir de forma segura la placa del rotor del codificador al manguito del eje.

[Nota]:

1) Si es necesario ajustar la altura del rotor, realice el paso de ajuste solo después de completar el ajuste;

2) Para evitar que los tornillos se aflojen, aplique adhesivo bloqueador de roscas a los orificios roscados de antemano o utilice tornillos prerrevestidos.

El par de apriete recomendado es de 7 ± 0,2 kgf·cm.

Instalación del estator:

① Coloque el estator del codificador sobre la superficie de montaje y alinee los cuatro orificios para tornillos;

② Con un destornillador dinamométrico Phillips, introduzca los cuatro conjuntos de tornillos uno por uno.

(Tornillo de cabeza plana Phillips M2x5,5 + conjunto de arandela plana).

[Nota]: Para evitar que los tornillos se aflojen, aplique adhesivo bloqueador de roscas a los orificios roscados de antemano o utilice tornillos prerrevestidos. Par de apriete recomendado: 2,8 ± 0,2 kgf·cm.
