jingyuedesarrolla componentes de control de movimiento de precisión para aplicaciones de automatización exigentes, y suCodificador fotoeléctrico absoluto de una sola vueltaestá diseñado para sistemas compactos que requieren retroalimentación confiable de la posición angular. Con dimensiones en miniatura, resolución de 17 bits, estructura de eje hueco, comunicación RS485 y velocidades de hasta 20 000 RPM, este codificador es adecuado para robótica, motores en miniatura, equipos médicos y automatización de precisión.

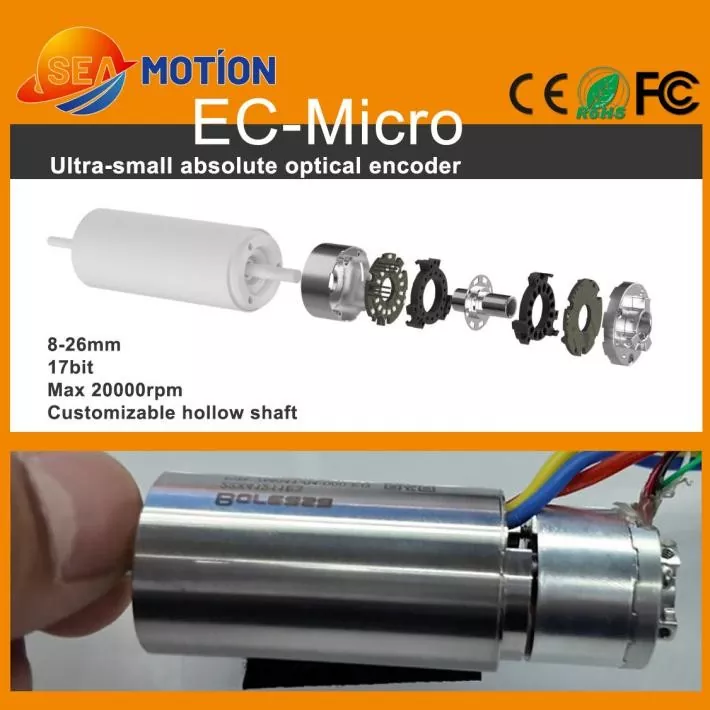

Un codificador fotoeléctrico absoluto de una sola vuelta es un dispositivo de retroalimentación giratorio de precisión que determina la posición del eje en una revolución completa. A diferencia de un codificador incremental convencional que se basa en el conteo de pulsos, un codificador absoluto proporciona un valor de posición definido correspondiente al ángulo del eje. El principio de detección fotoeléctrica utiliza la detección óptica para lograr una medición de posición de alta resolución sin contacto físico entre los componentes de detección. Para sistemas de movimiento compactos, la combinación de resolución de 17 bits, un rango de diámetro exterior en miniatura de 8 a 26 mm, construcción de eje hueco, salida RS485 y una velocidad máxima permitida de 20 000 RPM hace que este tipo de codificador sea adecuado para aplicaciones donde se debe equilibrar el espacio, la velocidad y el rendimiento de posicionamiento.
Tabla de contenido
- ¿Qué es un codificador fotoeléctrico absoluto de una sola vuelta?
- ¿Cómo funciona un codificador fotoeléctrico?
- ¿Cuáles son las características clave?
- ¿Cuáles son las principales especificaciones técnicas?
- ¿Dónde se utiliza este codificador?
- ¿Cómo deberían los ingenieros seleccionar el codificador adecuado?
- ¿Qué se debe considerar durante la instalación?
- Preguntas frecuentes
- Conclusión
¿Qué es un codificador fotoeléctrico absoluto de una sola vuelta?
Un codificador fotoeléctrico absoluto de una sola vuelta es un sensor de posición giratorio diseñado para determinar la posición angular exacta de un eje giratorio dentro de 360 grados. Cada posición angular corresponde a un valor de posición digital único, lo que permite que el sistema de control identifique la posición del eje directamente.
El término "una sola vuelta" significa que el codificador mide la posición angular dentro de una revolución en lugar de seguir continuamente múltiples revoluciones. Esto lo hace adecuado para mecanismos giratorios donde el requisito principal es el posicionamiento preciso de una sola vuelta.
"Fotoeléctrico" describe la tecnología de detección. El codificador normalmente utiliza una fuente de luz, un disco óptico codificado y componentes de detección fotoeléctrica para convertir la rotación del eje en señales eléctricas. Debido a que el proceso de detección es sin contacto, la tecnología óptica puede proporcionar retroalimentación estable y al mismo tiempo evitar el contacto mecánico entre los elementos sensores.
La construcción en miniatura es especialmente importante en los equipos de automatización modernos. Con diámetros exteriores disponibles de aproximadamente 8 mm a 26 mm, se puede integrar un codificador compacto en motores y mecanismos pequeños donde el espacio de instalación es limitado.
Para obtener información adicional sobre la tecnología de retroalimentación óptica, los ingenieros también pueden explorar soluciones de codificadores fotoeléctricos al comparar diferentes tecnologías de detección rotativa.
¿Cómo funciona un codificador fotoeléctrico?
El principio de funcionamiento de un codificador fotoeléctrico absoluto implica varios procesos coordinados:
- Rotación del eje:El eje del codificador gira junto con el motor o el sistema de transmisión mecánica.
- Codificación óptica:Un disco codificado con precisión gira con el eje y crea patrones ópticos cambiantes.
- Detección de luz:Los sensores fotoeléctricos detectan los cambios ópticos generados por el disco giratorio.
- Procesamiento de señal:Los circuitos electrónicos internos procesan las señales detectadas en información de posición.
- Salida digital:El codificador transmite datos de posición al controlador de movimiento a través de la interfaz de comunicación especificada.
Este proceso permite que el controlador obtenga un valor de posición angular en lugar de depender únicamente de los pulsos de movimiento acumulados. Como resultado, la retroalimentación de posición absoluta puede ser valiosa en aplicaciones de movimiento de precisión donde es necesario identificar con precisión la posición actual del eje.
¿Cuáles son las características clave?
Tamaño miniatura para equipos con limitaciones de espacio
Los automatismos compactos suelen tener un espacio de instalación muy limitado. El rango de diámetro exterior del codificador, de 8 a 26 mm, permite a los diseñadores integrar retroalimentación de posición en motores en miniatura, articulaciones robóticas, instrumentos médicos y otros mecanismos densamente dispuestos.
Resolución de 17 bits
El codificador proporciona una resolución de 17 bits, lo que permite al sistema de control distinguir cambios finos en la posición angular. La alta resolución es particularmente útil en aplicaciones que involucran posicionamiento de precisión, movimientos robóticos delicados y servomecanismos compactos.
Sin embargo, la resolución del codificador no debe confundirse con la precisión general del sistema. Las tolerancias mecánicas, la alineación del eje, la vibración, el rendimiento del controlador, las características del motor y las condiciones de instalación pueden influir en el resultado final del posicionamiento.
Capacidad de alta velocidad
Los motores en miniatura pueden funcionar a altas velocidades de rotación, especialmente en actuadores compactos y equipos de precisión. La velocidad máxima permitida especificada de hasta 20.000 RPM hace que el codificador sea adecuado para aplicaciones seleccionadas de alta velocidad cuando el motor completo y el sistema mecánico están diseñados en consecuencia.
Construcción de eje hueco
Un diseño de eje hueco puede simplificar la integración alrededor de ejes de motores en miniatura. También puede ayudar a reducir el espacio requerido para el acoplamiento mecánico en comparación con ciertas disposiciones convencionales de eje sólido.
Comunicación digital RS485
El codificador utiliza una interfaz de salida RS485 y admite una velocidad de baudios especificada de 2,5 Mbps. Esto proporciona una solución de comunicación digital para transmitir información de posición entre el codificador y la electrónica de control compatible.
Detección óptica
La detección fotoeléctrica proporciona un método de detección de posición sin contacto. Puede resultar particularmente útil en aplicaciones donde los diseñadores prefieren la retroalimentación óptica en lugar de la tecnología de detección magnética.
¿Cuáles son las principales especificaciones técnicas?
Comprender los parámetros técnicos es esencial al integrar un codificador en una máquina nueva. La siguiente tabla resume las principales especificaciones asociadas con la configuración del codificador en miniatura.
| Parámetro técnico | Especificación | Por qué es importante |
|---|---|---|
| Resolución | 17 bits | Proporciona información precisa sobre la posición angular |
| Interfaz de salida | RS485 | Admite comunicación digital con controladores compatibles |
| Velocidad de baudios | 2,5Mbps | Admite comunicación de datos de posición de alta velocidad |
| Diámetro exterior | 8-26 milímetros | Adecuado para estructuras mecánicas compactas. |
| Dimensión típica | Ø19 mm × Al.14,5 mm | Proporciona una pequeña huella de instalación |
| Diámetro del eje del motor compatible | 4-6mm | Admite la integración de motores en miniatura |
| Velocidad máxima permitida | 20.000 rpm | Adecuado para aplicaciones seleccionadas de motores de alta velocidad |
| Voltaje de entrada | CC 5 V ±5 % | Define el suministro eléctrico requerido. |
| Corriente de funcionamiento | ≤150 mA, sin carga | Ayuda a determinar los requisitos de suministro de energía. |
| Clase de protección | IP40 después de la instalación | Define el nivel de protección previsto. |
| Temperatura de funcionamiento | -20°C a 85°C | Define el entorno operativo recomendado. |
| Material de la carcasa | Aluminio | Proporciona una estructura de gabinete compacta y duradera. |
| Material del disco de código | Acero inoxidable | Admite una construcción de codificación óptica estable |
| Certificaciones | CE, RoHS, FCC | Admite los requisitos de cumplimiento aplicables |
| Garantía | 1 año | Proporciona un período de garantía definido |
La configuración publicada también especifica tornillos de montaje M2, una interfaz de soldadura de PCB de cinco pines, un desplazamiento radial del eje de ±0,1 mm y un desplazamiento axial de ±0,1 mm. Estos parámetros deben considerarse durante la integración mecánica y eléctrica.
¿Dónde se utiliza este codificador?
Motores en miniatura
Los motores compactos utilizados en equipos de precisión suelen necesitar componentes de retroalimentación que ocupan muy poco espacio. Un codificador absoluto en miniatura puede proporcionar información de posición de alta resolución sin aumentar significativamente el tamaño total del conjunto del motor.
Manos diestras robóticas
Las manos robóticas requieren múltiples actuadores compactos para controlar los dedos y las articulaciones. La retroalimentación de posición es importante para coordinar estos movimientos, mientras que el pequeño tamaño del codificador ayuda a los diseñadores a mantener una arquitectura de actuador compacta.
Motores sin núcleo
Los motores sin núcleo se utilizan en aplicaciones donde son importantes la baja inercia y la rápida respuesta dinámica. La combinación de dichos motores con un codificador de alta resolución puede proporcionar la retroalimentación necesaria para un control de movimiento preciso.
Equipo médico
Los equipos médicos de precisión pueden contener motores y mecanismos de posicionamiento en miniatura. Se puede considerar un codificador óptico compacto para aplicaciones donde se requiere retroalimentación rotativa precisa, siempre que el producto completo satisfaga los requisitos regulatorios y de diseño de dispositivos médicos relevantes.
Automatización Industrial
La maquinaria automatizada, los módulos de posicionamiento de precisión, los sistemas robóticos y los servomecanismos compactos pueden requerir una retroalimentación angular confiable. La resolución, la interfaz de comunicación y la construcción compacta del codificador lo hacen relevante para diversas aplicaciones de automatización.
- Servomotores en miniatura
- Articulaciones robóticas de precisión
- Manos robóticas diestras
- Conjuntos de motores sin núcleo
- Módulos de posicionamiento compactos
- Mecanismos de movimiento médico.
- Equipos de automatización industrial.
- Actuadores en miniatura de alta velocidad
¿Cómo deberían los ingenieros seleccionar el codificador adecuado?
Seleccionar un codificador debería implicar algo más que simplemente comparar la resolución. Los ingenieros deben evaluar todo el sistema de movimiento antes de finalizar un modelo.
- Consultar espacio disponible:Confirme el diámetro, la altura, la posición de montaje y el espacio libre circundante del codificador.
- Haga coincidir el eje:Verifique el diámetro del eje, los requisitos del eje hueco, el método de acoplamiento y el desplazamiento radial y axial permitido.
- Evaluar resolución:Determine si la resolución de 17 bits cumple con el rendimiento de control y posicionamiento requerido.
- Confirmar velocidad de rotación:Compare la velocidad máxima de funcionamiento de la aplicación con la velocidad permitida del codificador.
- Verificar comunicación:Asegúrese de que la interfaz RS485 y la velocidad de comunicación sean compatibles con el controlador.
- Verifique los requisitos de energía:Confirme el requisito de suministro de 5 V ±5 % y el consumo de corriente.
- Considere las condiciones ambientales:Revise la temperatura de funcionamiento, los requisitos de protección, la vibración, el polvo y otros factores ambientales.
- Considere la personalización:Los proyectos OEM pueden requerir diferentes configuraciones de eje, dimensiones, cables, interfaces o soluciones de montaje.
Para sistemas de movimiento complejos, se recomienda evaluar el codificador junto con el motor, el variador, el controlador, la transmisión mecánica y el algoritmo de retroalimentación. Este enfoque a nivel de sistema puede ayudar a garantizar que el codificador seleccionado funcione como se espera después de la integración.
¿Qué se debe considerar durante la instalación?
La instalación adecuada es esencial para obtener una respuesta estable del codificador. Incluso un sensor de alta resolución puede no ofrecer el rendimiento esperado del sistema si la instalación mecánica introduce una desalineación o vibración excesiva.
- Mantenga una alineación precisa del eje durante el montaje.
- Evite cargas radiales o axiales excesivas en el eje del codificador.
- Siga las dimensiones de montaje y los requisitos de tornillos especificados.
- Mantenga el área de detección óptica protegida de contaminación inadecuada.
- Confirme la fuente de alimentación antes de conectar la interfaz de comunicación.
- Verifique el cableado RS485 y la configuración de comunicación del controlador.
- Pruebe el codificador a baja velocidad antes de pasar al rango operativo máximo.
- Valide la precisión de la posición y la repetibilidad bajo cargas operativas reales.
Para equipos OEM, lo ideal es que las pruebas abarquen el ciclo operativo completo, incluidas las condiciones de aceleración, desaceleración, rotación continua, posicionamiento y parada de emergencia, cuando corresponda.
Preguntas frecuentes
¿Qué significa una sola vuelta en un codificador absoluto?
Una sola vuelta significa que el codificador identifica la posición angular del eje dentro de una revolución completa de 360 grados. Está diseñado para aplicaciones donde la posición angular precisa dentro de una sola revolución es el principal requisito de retroalimentación.
¿Cuál es la resolución del codificador fotoeléctrico absoluto de una sola vuelta?
La configuración del codificador a la que se hace referencia proporciona una resolución de 17 bits. La precisión de posicionamiento práctico del sistema completo también dependerá de la precisión mecánica, la alineación del eje, las características del motor, el rendimiento del controlador y las condiciones de instalación.
¿Cuál es la velocidad máxima de rotación?
La velocidad máxima permitida especificada es de hasta 20.000 RPM. Los ingenieros deben confirmar el perfil de velocidad requerido y las condiciones de operación para el conjunto completo de motor y codificador antes de la implementación.
¿El codificador utiliza una interfaz RS485?
Sí. La interfaz de salida especificada es RS485, con una velocidad en baudios indicada de 2,5 Mbps. La compatibilidad del controlador debe confirmarse antes de la integración.
¿Este codificador es adecuado para motores en miniatura?
Sí. Su rango de diámetro exterior compacto, configuración de eje hueco, resolución de 17 bits y capacidad de alta velocidad lo hacen adecuado para aplicaciones seleccionadas de motores en miniatura y actuadores compactos.
¿Qué rango de temperatura de funcionamiento se especifica?
El rango de temperatura de funcionamiento indicado es de -20 °C a 85 °C. La aplicación final debe evaluarse para las condiciones térmicas reales, especialmente cuando el codificador está instalado dentro de una carcasa cerrada de motor o equipo.
¿Se puede personalizar el codificador para aplicaciones OEM?
La personalización se puede considerar según los requisitos del proyecto. Los ingenieros deben proporcionar detalles como dimensiones del eje, espacio de instalación disponible, requisitos de comunicación, especificaciones del motor, velocidad de funcionamiento y condiciones ambientales cuando analizan una solución OEM.
Conclusión
UnCodificador fotoeléctrico absoluto de una sola vueltaPuede proporcionar retroalimentación angular digital precisa manteniendo una huella mecánica compacta. Con una resolución de 17 bits, comunicación RS485, un rango de diámetro en miniatura de 8 a 26 mm, construcción de eje hueco y una velocidad máxima permitida de 20 000 RPM, este tipo de codificador puede cumplir con los requisitos de retroalimentación de muchos sistemas de control de movimiento en miniatura. Desde manos robóticas diestras y motores sin núcleo hasta mecanismos médicos y equipos de automatización industrial, la selección correcta del codificador puede ayudar a crear una arquitectura de movimiento más precisa y eficiente en el espacio.
Si está desarrollando un servosistema en miniatura, un actuador robótico, un motor de precisión o un módulo de posicionamiento automatizado y necesita ayuda para seleccionar la configuración de codificador adecuada,contáctanoshoy para obtener especificaciones técnicas, soporte de aplicaciones, opciones de personalización y una cotización OEM de Jingyue.
