Resumen del artículo:
Motores torque sin marcose están convirtiendo en una solución importante para industrias que requieren estructuras compactas, alto par de torsión y control de movimiento extremadamente preciso. A diferencia de los motores convencionales con carcasas integradas, los motores de torsión sin marco están diseñados como componentes separados de rotor y estator que pueden integrarse directamente en sistemas mecánicos. Este enfoque de diseño ayuda a los ingenieros a reducir las pérdidas de transmisión, mejorar la capacidad de respuesta y crear equipos más pequeños pero más potentes. SEA MOTION proporciona soluciones avanzadas de control de movimiento diseñadas para admitir aplicaciones de alto rendimiento donde la precisión, la eficiencia y la confiabilidad son esenciales.
Este artículo explica cómo funcionan los motores torque sin marco, sus ventajas clave, campos de aplicación, consideraciones de selección y cómo resuelven desafíos de ingeniería comunes en los sistemas de automatización modernos.
Los equipos industriales modernos requieren más que un simple movimiento de rotación. Los fabricantes necesitan cada vez más sistemas de movimiento que proporcionen mayor precisión, respuesta más rápida, menores requisitos de mantenimiento y mejor utilización del espacio. Los sistemas de motor tradicionales suelen depender de cajas de cambios, acoplamientos y componentes de transmisión mecánica para transferir potencia. Aunque estos componentes pueden lograr el movimiento requerido, pueden introducir holgura, fricción, vibración y pérdidas de eficiencia.
Un motor de torsión sin marco ofrece un enfoque diferente. Al eliminar la estructura tradicional de la carcasa del motor, el eje y la transmisión mecánica, los componentes del motor se pueden integrar directamente en el diseño de la máquina. Esto permite a los ingenieros crear sistemas compactos de transmisión directa con un rendimiento de control mejorado.

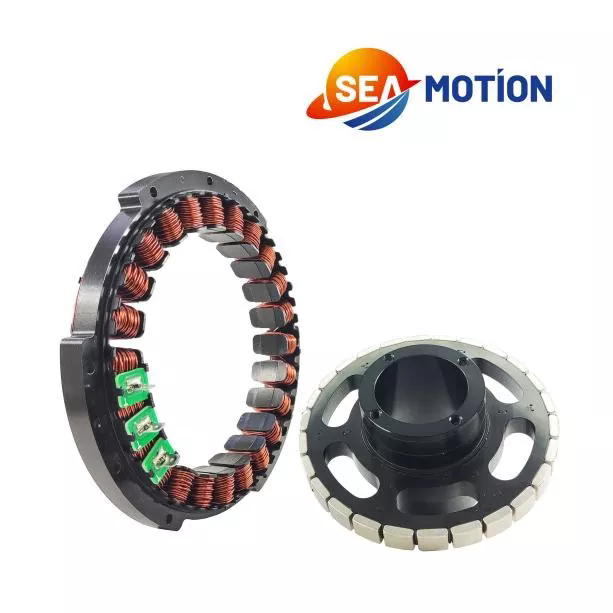

Un motor de torsión sin marco típico consta de dos partes electromagnéticas principales: el rotor y el estator. El rotor genera interacción magnética con los devanados del estator para producir un par de rotación. Dado que el motor está conectado directamente al mecanismo accionado, se requieren menos componentes mecánicos, lo que da como resultado un funcionamiento más suave y una mayor precisión de posicionamiento.
Para industrias de precisión como la robótica, equipos semiconductores, dispositivos médicos, sistemas aeroespaciales y fabricación automatizada, este diseño ofrece importantes ventajas. SEA MOTION se centra en el desarrollo de soluciones de control de movimiento de alto rendimiento que ayudan a los clientes a lograr un rendimiento de movimiento confiable y preciso en entornos exigentes.
Comprender el principio de funcionamiento de un motor torque sin marco ayuda a los ingenieros a elegir la solución adecuada para sus equipos. El proceso de trabajo se basa en la fuerza electromagnética generada entre el estator y el rotor.
El estator contiene devanados eléctricos que crean un campo magnético giratorio cuando la corriente pasa a través de ellos. El rotor contiene imanes permanentes que interactúan con este campo magnético. Esta interacción genera par, lo que hace que el rotor gire.
A diferencia de los servomotores convencionales, los motores torque sin marco no incluyen una carcasa externa completa ni componentes mecánicos incorporados. En cambio, el fabricante de motores proporciona componentes electromagnéticos optimizados que los diseñadores de máquinas instalan directamente en las estructuras de sus propios equipos.
| Componente | Función | Beneficio de ingeniería |
|---|---|---|
| Estator | Crea un campo giratorio electromagnético. | Proporciona generación de par estable |
| Rotor | Produce interacción magnética con el estator. | Proporciona fuerza de rotación directa |
| Sistema de retroalimentación del codificador | Mide posición y velocidad. | Mejora la precisión del movimiento |
| Servoaccionamiento | Controla la corriente y el funcionamiento del motor. | Permite un control dinámico preciso |
Debido a que el motor impulsa directamente la carga, el sistema evita muchas limitaciones causadas por los mecanismos de transmisión tradicionales. Esta estructura de accionamiento directo es especialmente valiosa cuando se requiere un posicionamiento extremadamente preciso y un movimiento suave.
La elección de la tecnología de motor correcta afecta directamente el rendimiento, la confiabilidad y los costos operativos a largo plazo de la máquina. Los motores de torsión sin marco ofrecen varias ventajas que abordan los desafíos comunes que enfrentan los fabricantes de equipos.
Para los fabricantes de automatización, estos beneficios pueden traducirse en una mayor productividad y un rendimiento más confiable de los equipos.
Las características de diseño únicas de los motores de torsión sin marco los hacen adecuados para muchas industrias que requieren un movimiento giratorio preciso.
| Industria | Ejemplos de aplicación | Requisitos principales |
|---|---|---|
| Robótica | Articulaciones robóticas, robots colaborativos, brazos robóticos. | Alto par, tamaño compacto, movimiento preciso |
| Fabricación de semiconductores | Equipos de manipulación de obleas y plataformas de posicionamiento. | Precisión ultraalta y funcionamiento suave |
| Equipo médico | Sistemas de escaneo y diagnóstico de precisión. | Funcionamiento silencioso y fiabilidad |
| Automatización Industrial | Mesas rotativas y maquinaria automatizada | Respuesta rápida y larga vida útil. |
| Equipo aeroespacial | Mecanismos de control de precisión. | Peso reducido y rendimiento fiable |
En aplicaciones de robótica, los motores de torsión sin marco permiten a los diseñadores construir juntas robóticas más pequeñas y flexibles. En los sistemas de fabricación, ayudan a mejorar la precisión del posicionamiento y reducir los errores de producción.
Seleccionar un motor de torsión sin marco adecuado requiere una comprensión detallada de la estructura de la máquina, las condiciones de operación y los requisitos de rendimiento. Un motor que se adapte a la aplicación puede mejorar significativamente la eficiencia, la precisión y la vida útil del producto. Sin embargo, elegir un motor inadecuado puede provocar un par insuficiente, sobrecalentamiento, funcionamiento inestable o costes innecesarios.
Los ingenieros deben evaluar varios factores importantes antes de integrar un motor de torsión sin marco en un sistema de movimiento.
| Factor de selección | Por qué es importante | Consideraciones clave |
|---|---|---|
| Torque requerido | Determina si el motor puede impulsar la aplicación de manera efectiva | Peso de la carga, requisitos de aceleración, par continuo y máximo. |
| Requisitos de velocidad | Afecta la productividad general del sistema y la capacidad de respuesta. | Velocidad máxima de rotación, ciclos de funcionamiento, rendimiento dinámico. |
| Espacio de instalación | Influye en la flexibilidad del diseño mecánico. | Diámetro exterior, altura del motor, dimensiones de integración. |
| Controlar la precisión | Determina el rendimiento del posicionamiento | Resolución del codificador, compatibilidad del sistema de retroalimentación |
| Rendimiento térmico | Garantiza un funcionamiento estable a largo plazo | Disipación de calor, método de enfriamiento, entorno de trabajo. |
Otra consideración importante es la compatibilidad entre el motor y el sistema de control. Los motores de torsión sin marco se utilizan comúnmente con servoaccionamientos avanzados y dispositivos de retroalimentación de alta resolución. Un sistema de control adecuadamente adaptado permite que el motor logre un funcionamiento más suave, una respuesta más rápida y una mayor eficiencia energética.
MOVIMIENTO DEL MAR ofrece soluciones profesionales de motores de torsión sin marco diseñadas para diferentes requisitos industriales. Al considerar las condiciones de la aplicación y las especificaciones del equipo del cliente, se pueden desarrollar configuraciones de motor adecuadas para lograr un rendimiento de movimiento confiable.
Aunque los motores tradicionales siguen utilizándose ampliamente en muchas industrias, los motores de torsión sin marco brindan ventajas únicas para aplicaciones de precisión avanzada. Comprender las diferencias ayuda a los fabricantes a determinar qué tecnología se adapta mejor a los requisitos de sus equipos.
| Artículo de comparación | Motor de torsión sin marco | Sistema de motor tradicional |
|---|---|---|
| Estructura mecánica | Rotor y estator separados para integración directa | Conjunto de motor completo con carcasa y eje. |
| Componentes de la transmisión | Generalmente no se requiere caja de cambios ni acoplamiento | A menudo requiere componentes mecánicos adicionales. |
| Precisión de posicionamiento | Alta precisión debido a un error mecánico reducido | Puede experimentar reacción y pérdida de transmisión. |
| Flexibilidad de instalación | Altamente personalizable para diseños de máquinas. | Limitado por las dimensiones estándar del motor. |
| Requisitos de mantenimiento | Menores necesidades de mantenimiento mecánico. | Es posible que más componentes requieran inspección |
| Enfoque de la aplicación | Automatización de precisión y sistemas de accionamiento directo. | Aplicaciones generales de rotación industrial. |
Para aplicaciones rotacionales simples, los motores convencionales aún pueden proporcionar una solución económica. Sin embargo, cuando el equipo requiere un diseño compacto, alta precisión y una respuesta dinámica rápida, los motores de torsión sin marco suelen ofrecer un mejor valor a largo plazo.
El rendimiento de un sistema de movimiento depende no sólo de la tecnología del motor sino también de la experiencia en ingeniería, la calidad del producto y el soporte de la aplicación. SEA MOTION se centra en ofrecer productos avanzados de control de movimiento que ayudan a los clientes a superar complejos desafíos de automatización.
Los motores de torsión sin marco de SEA MOTION están diseñados para aplicaciones donde la precisión, la eficiencia y la confiabilidad son fundamentales. La empresa enfatiza el diseño electromagnético optimizado, procesos de fabricación estables y soluciones flexibles para soportar diferentes requisitos industriales.
Los beneficios clave de trabajar con SEA MOTION incluyen:
A medida que las industrias continúan avanzando hacia la fabricación inteligente y la producción automatizada, la demanda de componentes de movimiento de alto rendimiento continúa aumentando. Los motores de torsión sin marco proporcionan una forma eficaz de mejorar la capacidad de la máquina y al mismo tiempo reducir la complejidad mecánica.
Aunque los motores de torsión sin marco requieren menos componentes mecánicos en comparación con los sistemas de motor tradicionales, las prácticas operativas y de mantenimiento adecuadas siguen siendo importantes para lograr un rendimiento estable.
Con una integración y un mantenimiento adecuados, los motores de torsión sin marco pueden proporcionar un rendimiento constante durante muchos años, lo que ayuda a los fabricantes a mejorar la confiabilidad del equipo y reducir el tiempo de inactividad.
Un motor de torsión sin marco es un motor de accionamiento directo que consta de componentes separados de rotor y estator sin una carcasa de motor tradicional. Está integrado directamente en la estructura de una máquina para proporcionar una alta densidad de par, un control de movimiento preciso y una instalación flexible.
Los sistemas robóticos requieren soluciones de movimiento compactas, livianas y de alta precisión. Los motores de torsión sin marco proporcionan una salida de torsión de accionamiento directo, reducen los errores de transmisión mecánica y permiten diseños de juntas robóticas más pequeñas.
En muchas aplicaciones de precisión, los motores de torsión sin marco pueden mejorar la eficiencia del sistema porque reducen las pérdidas de transmisión mecánica. Sin embargo, la eficiencia general depende del diseño completo del sistema de movimiento, las condiciones operativas y la estrategia de control.
Industrias que incluyen robótica, fabricación de semiconductores, equipos médicos, aeroespacial y automatización industrial suelen utilizar motores de torsión sin marco porque estos campos requieren soluciones de movimiento precisas, confiables y compactas.
El proceso de selección debe considerar los requisitos de torque, velocidad, dimensiones de instalación, condiciones térmicas, compatibilidad de control y requisitos de precisión. Trabajar con un proveedor experimentado como SEA MOTION puede ayudar a garantizar que el motor seleccionado coincida con la aplicación.
Los motores de torsión sin marco representan un avance importante en la tecnología moderna de control de movimiento. Al combinar rendimiento de transmisión directa, integración compacta y alta precisión, ayudan a los fabricantes a crear equipos más eficientes y confiables.
En comparación con los sistemas de motor tradicionales, los motores de torsión sin marco reducen la complejidad mecánica al tiempo que brindan una mejor capacidad de respuesta y precisión de posicionamiento. Son especialmente valiosos para industrias donde cada movimiento debe controlarse con una precisión excepcional.
MOVIMIENTO DEL MARcontinúa brindando soluciones profesionales de motores de torsión sin marco para clientes que buscan un rendimiento de movimiento avanzado. Ya sea que se desarrolle robótica, equipos de automatización o maquinaria de precisión, elegir la tecnología de motor adecuada puede mejorar significativamente la capacidad y la competitividad del sistema.
Si está buscando una solución confiable de motor torque sin marco adaptada a los requisitos de su aplicación, por favorcontáctanoshoy. SEA MOTION está listo para brindar soporte profesional y ayudarlo a construir un sistema de control de movimiento más eficiente.
