Motores de torsión sin marco

Como fabricante chino profesional y distribuidor regional autorizado, SEA MOTION ofrece soluciones de motores de torsión sin marco personalizables y de alto rendimiento para industrias de precisión de alta gama. Desde 2019, nos hemos asociado con marcas de renombre mundial y fabricantes nacionales de primera calidad, brindando servicios a universidades, institutos de investigación y empresas manufactureras de primer nivel con una calidad confiable comprobada.

Enviar Consulta

Descripción del Producto

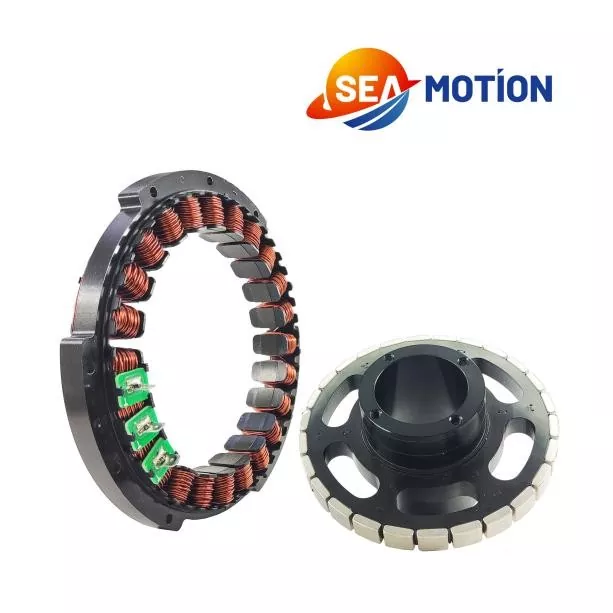

Los motores de torsión sin marco SEA MOTION son un producto central de motor de accionamiento directo diseñado para escenarios industriales livianos, altamente dinámicos y de alta precisión, que rompen por completo las limitaciones de rendimiento de los servomotores tradicionales con estructuras de transmisión de engranajes. Esta serie de motores elimina carcasas y piezas de transmisión redundantes, ofreciendo ventajas excepcionales en densidad de par, precisión de posicionamiento y respuesta dinámica. Equipado con un diseño de inercia de rotor ultrabaja, admite arranque-parada de alta frecuencia y conmutación rápida, logrando una salida estable a baja velocidad y alto par. Basándose en años de experiencia en la industria y un sistema de cadena de suministro jerárquico perfeccionado, SEA MOTION integra fabricantes de motores de torsión sin marco de alta calidad con fortalezas diferenciadas. Cooperamos con fábricas orientadas a I+D para motores especiales personalizados en lotes pequeños y fabricantes de producción en masa estandarizados con estrictos sistemas de control de calidad para garantizar una excelente consistencia del producto. Todos los productos se someten a rigurosas pruebas de rendimiento e inspecciones de calidad. Ya sea para proyectos de I+D personalizados o adquisiciones industriales a gran escala, podemos ofrecer soluciones de control de movimiento optimizadas, equilibrando la calidad del producto, el costo y la eficiencia de entrega para clientes globales.

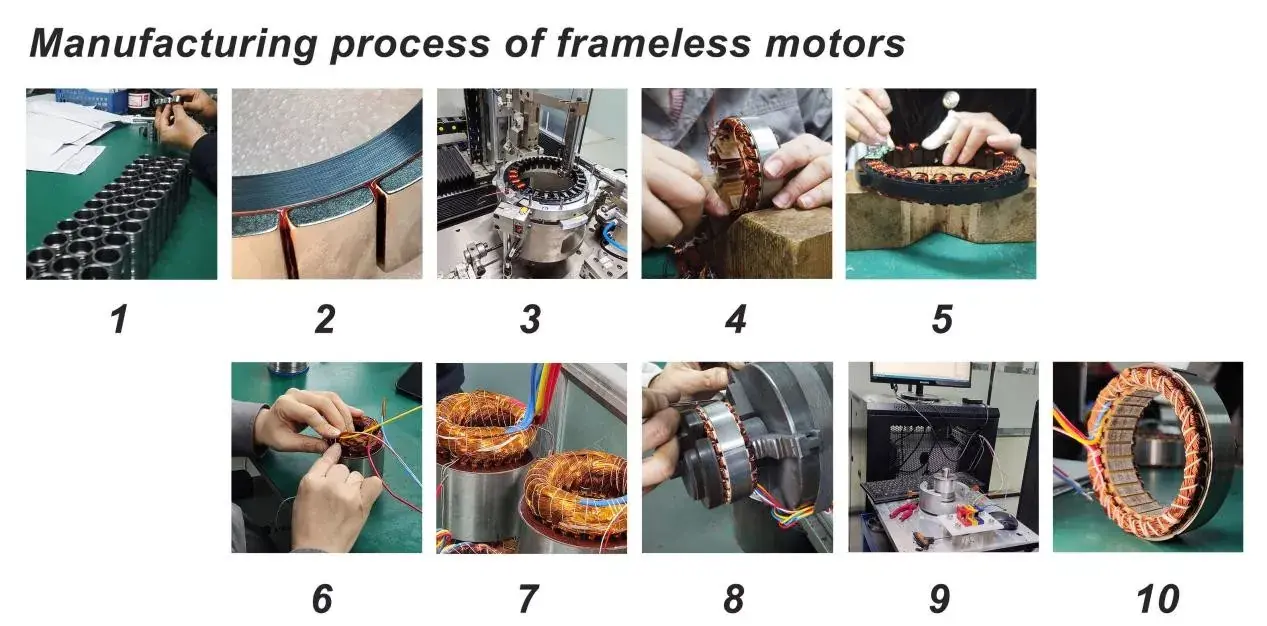

El siguiente es el proceso de producción de motores sin marco:

1. Inspección de materiales, el rotor de un motor sin marco requiere un mecanizado de precisión.

2.Para fijar las potentes láminas magnéticas se utiliza un adhesivo anaeróbico. Algunos rotores de alta velocidad tienen una capa de fibra de carbono adherida al exterior de las fuertes láminas magnéticas para evitar que las láminas se desprendan debido a una fuerza centrífuga excesiva.

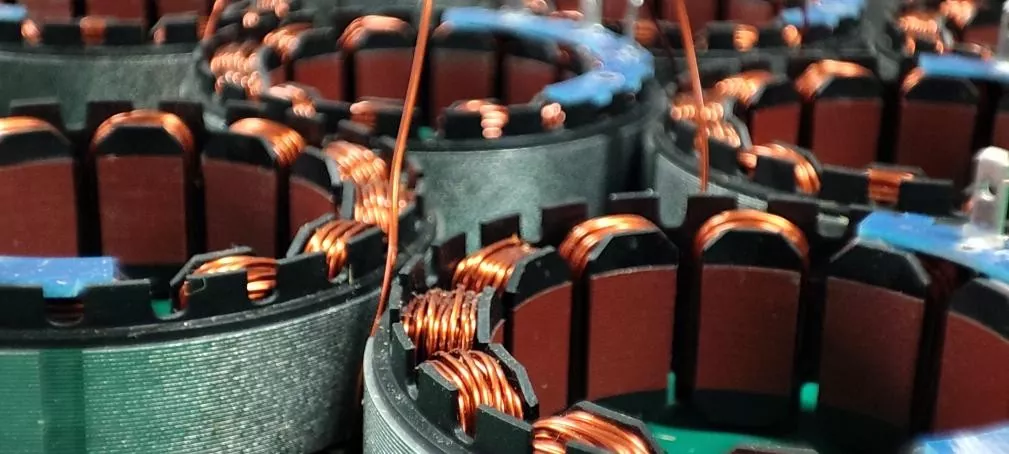

3. Las máquinas bobinadoras automáticas realizan el trabajo de bobinado del estator.

4. Para algunos productos personalizados o de lotes pequeños con altos requisitos de bobinado, es necesario el bobinado manual. La cuerda manual es una tarea altamente técnica.

5.Organizar los devanados. Aquí se utilizarán herramientas de madera blanda para evitar dañar el barniz aislante de la superficie del bobinado.

6. Soldar, implica soldar los devanados a los conductores o a la placa de interfaz PCB.

7.El proceso de vertido de pegamento debe realizarse en un ambiente de vacío para evitar que entre aire y luego debe hornearse en un horno.

8.Elimine cualquier adhesivo residual de la superficie de las láminas del imán del estator.

9.Las pruebas incluyen pruebas de continuidad trifásica, pruebas de carga, etc.

10.Producto terminado

Especificación

Podemos proporcionar diferentes patrones de bobinado, diseños de circuitos magnéticos, métodos de embalaje y métodos de cableado según las necesidades del cliente. A continuación se muestran los parámetros de nuestros productos estándar.

Modelo	Tensión nominal Vcc	Velocidad nominal rpm	Par nominal N·m	Potencia nominal W	Corriente nominal A	Corriente pico A	Par máximo N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220 Vca	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220 Vca	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220 Vca	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380 VCA	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220 Vca	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220 Vca	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

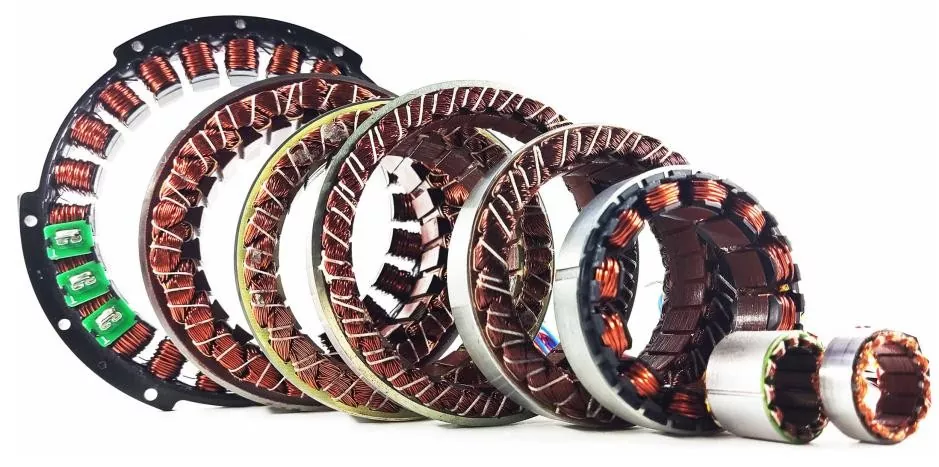

175-diámetro exterior de 175 mm. Los motores estándar se pueden personalizar con un diámetro exterior que oscila entre 12 mm y 600 mm. Para motores torque sin marco más grandes y especializados, consulte a nuestro equipo de ventas.

Característica del producto y aplicación

El motor de torsión sin marco SEA MOTION cuenta con un rendimiento integral superior adecuado para escenarios de fabricación de precisión de alta gama. Presenta una densidad de par ultraalta, que ofrece de 2 a 3 veces el par de los servomotores normales al mismo volumen con un excelente rendimiento de par a baja velocidad. La estructura sin engranajes ni acopladores logra un juego cero y una alta precisión, con una precisión de posicionamiento repetitivo de hasta ±1 segundo de arco, lo que mejora en gran medida la rigidez estructural y la capacidad antiinterferente. Con una frecuencia de respuesta superior a 1 kHz y una inercia de rotor ultrabaja, admite un funcionamiento dinámico ultraalto. También logra una reducción del 30 % al 50 % en volumen y peso, admite cableado hueco y presenta una larga vida útil y un funcionamiento sin mantenimiento. Ampliamente adoptado en campos centrales de alta gama, sirve en escenarios de accionamiento conjunto de robots humanoides y colaborativos con un diseño liviano y hueco. También se utiliza ampliamente en equipos de precisión de paneles y semiconductores, como plataformas de obleas y máquinas de litografía, robots quirúrgicos médicos y equipos de escaneo, engranajes de dirección aeroespaciales y cápsulas fotoeléctricas, así como plataformas giratorias de accionamiento directo de máquinas herramienta CNC y equipos de enlace de cinco ejes, lo que permite la actualización inteligente industrial de alta precisión.

Detalles de producción y tamaño / mm

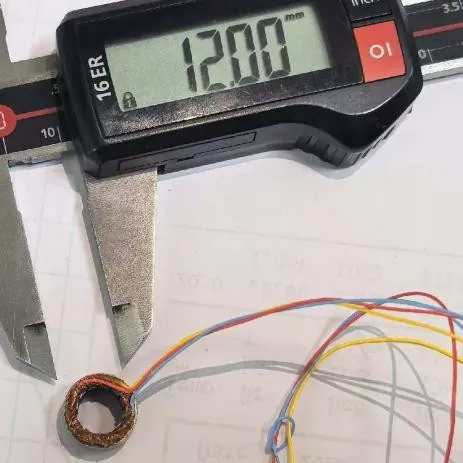

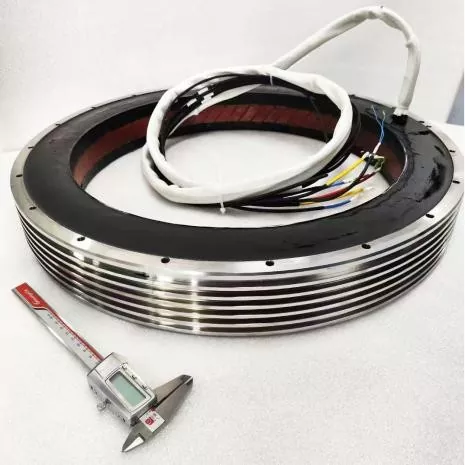

Además de los productos industriales estándar, aceptamos pedidos de motores sin marco personalizados. Nuestros tamaños personalizados varían desde un diámetro exterior mínimo de 12 mm a 600 mm.
