Motor sin marco

SEA MOTION ha sido el distribuidor exclusivo de motores sin marco de renombre internacional en China desde 2019. Nuestra clientela abarca universidades, institutos de investigación y sectores de fabricación de alta gama en toda China. Al mismo tiempo, nuestra cadena de suministro incluye un grupo de fabricantes destacados. Se especializan en diferentes áreas y destacan en diferentes productos. Algunas se especializan en productos personalizados, de lotes pequeños y especiales, y cuentan con sólidos equipos de investigación y desarrollo y una gran cantidad de trabajadores calificados. Otros se especializan en producir grandes cantidades de productos industriales estándar, poseen capacidades de gestión de control de calidad extremadamente sólidas y garantizan una excelente consistencia del producto.

Enviar Consulta

Descripción del Producto

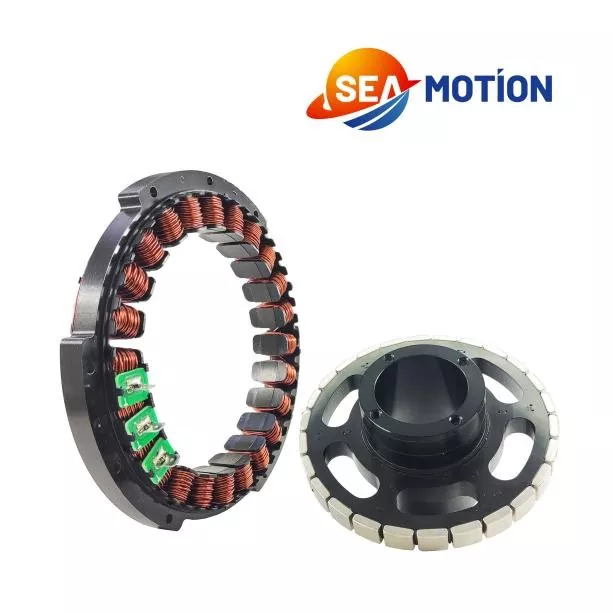

Un motor sin marco es un motor de accionamiento directo síncrono de imán permanente que no tiene carcasa, cojinetes ni eje. Consiste únicamente en un estator y un rotor, directamente integrados en el equipo como parte de la estructura, y presenta una alta densidad de par, cero juego y una alta respuesta dinámica.

Nuestro equipo técnico evaluará los requisitos del cliente y seleccionará un proveedor adecuado. Trabajaremos con el equipo de I+D del proveedor para diseñar y validar la selección de producto o circuito magnético. Después de finalizar la solución, realizaremos simulaciones para garantizar la confiabilidad y controlabilidad de todo el proceso.

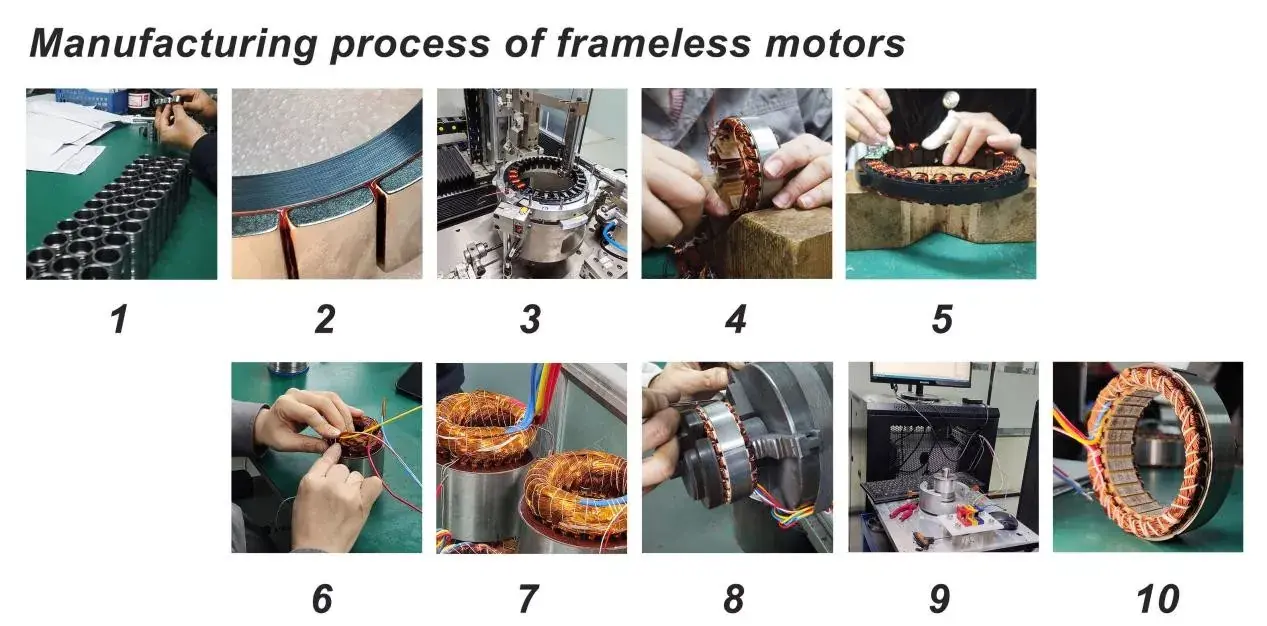

Luego viene el complejo proceso de producción. Hemos simplificado el proceso de producción de motores sin marco en diez pasos. El siguiente es el proceso de producción de motores sin marco:

1. Inspección de materiales, el rotor de un motor sin marco requiere un mecanizado de precisión.

2.Para fijar las potentes láminas magnéticas se utiliza un adhesivo anaeróbico. Algunos rotores de alta velocidad tienen una capa de fibra de carbono adherida al exterior de las fuertes láminas magnéticas para evitar que las láminas se desprendan debido a una fuerza centrífuga excesiva.

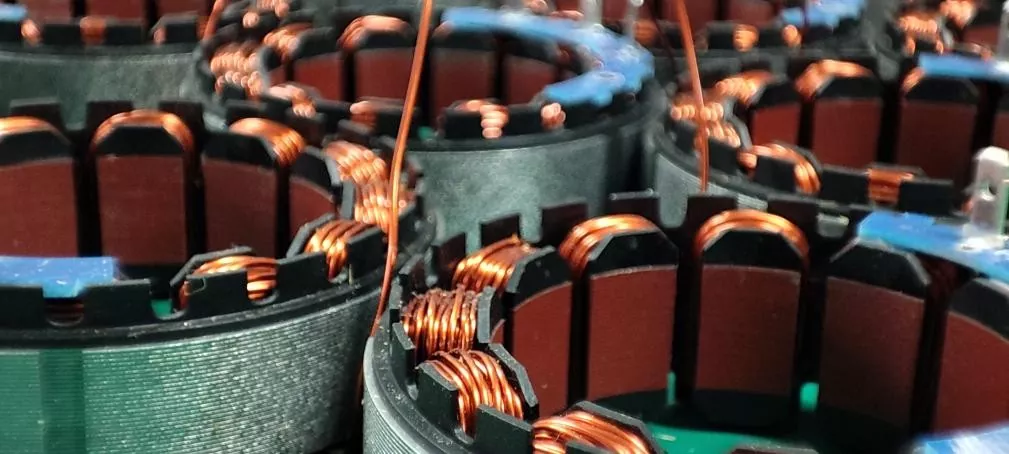

3. Las máquinas bobinadoras automáticas realizan el trabajo de bobinado del estator.

4. Para algunos productos personalizados o de lotes pequeños con altos requisitos de bobinado, es necesario el bobinado manual. La cuerda manual es una tarea altamente técnica.

5.Organizar los devanados. Aquí se utilizarán herramientas de madera blanda para evitar dañar el barniz aislante de la superficie del bobinado.

6. Soldar, implica soldar los devanados a los conductores o a la placa de interfaz PCB.

7.El proceso de vertido de pegamento debe realizarse en un ambiente de vacío para evitar que entre aire y luego debe hornearse en un horno.

8.Elimine cualquier adhesivo residual de la superficie de las láminas del imán del estator.

9.Las pruebas incluyen pruebas de continuidad trifásica, pruebas de carga, etc.

10.Producto terminado

Parámetro del producto

Podemos proporcionar diferentes patrones de bobinado, diseños de circuitos magnéticos, métodos de embalaje y métodos de cableado según las necesidades del cliente. A continuación se muestran los parámetros de nuestros productos estándar.

Modelo	Tensión nominal Vcc	Velocidad nominal rpm	Par nominal N·m	Potencia nominal W	Corriente nominal A	Corriente pico A	Par máximo N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220 Vca	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220 Vca	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220 Vca	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380 VCA	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220 Vca	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220 Vca	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

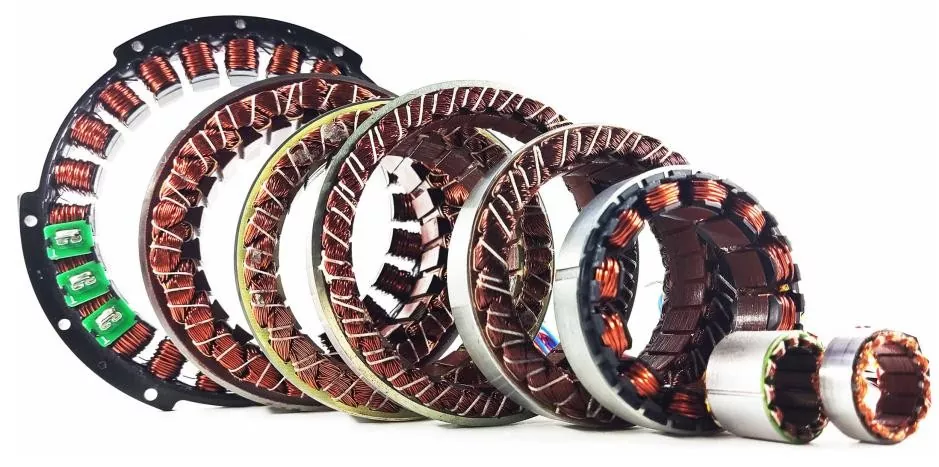

175-diámetro exterior de 175 mm. Los motores estándar se pueden personalizar con un diámetro exterior que oscila entre 12 mm y 600 mm. Para motores torque sin marco más grandes y especializados, consulte a nuestro equipo de ventas.

Característica del producto y aplicación

Las ventajas de los motores sin marco son las siguientes:

1. Alta densidad de par: el par es de 2 a 3 veces mayor que el de los servos normales para el mismo volumen, con excelentes características de par alto y baja velocidad.

2. Juego cero + alta precisión: sin engranajes/sin acoplamiento, precisión de repetibilidad de hasta ±1 segundo de arco, alta rigidez y fuerte antidisturbios.

3. Respuesta dinámica ultraalta: inercia del rotor extremadamente baja, frecuencia de respuesta > 1 kHz, adecuada para arranque y parada de alta velocidad y marcha atrás frecuente.

4. Compacto y liviano: la eliminación de la carcasa y los componentes de la transmisión reduce el volumen/peso entre un 30% y un 50%, lo que facilita el cableado hueco.

5. Larga vida útil y sin mantenimiento: sin escobillas, sin desgaste de engranajes, vida útil de hasta decenas de miles de horas, solo los rodamientos son consumibles.

6. Diseño flexible: El diámetro exterior, el diámetro interior y la longitud se pueden personalizar según la forma del equipo, admitiendo orificios pasantes huecos (para paso de cableado/tubería).

Las aplicaciones específicas incluyen:

1. Robots humanoides/colaborativos: impulsados por articulaciones (ligeros, cableado hueco, alto torque).

2. Equipos de semiconductores/paneles: etapas de obleas, máquinas de litografía, etapas rotativas de precisión.

3. Equipo médico: robots quirúrgicos, escáneres CT/MRI.

4. Aeroespacial: Servomotores, antenas satelitales, pods optoelectrónicos.

5. Máquinas herramienta CNC: Etapas rotativas de accionamiento directo, husillos de alta velocidad, varillaje de cinco ejes.

Detalles de producción y tamaño / mm

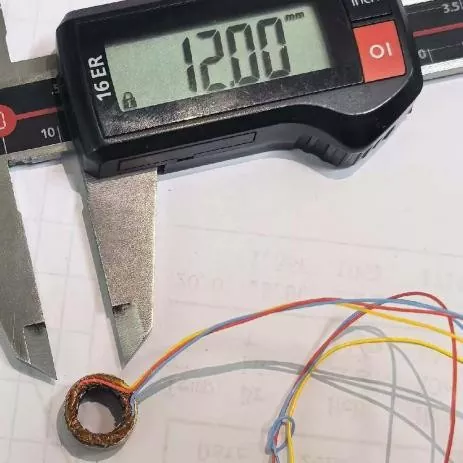

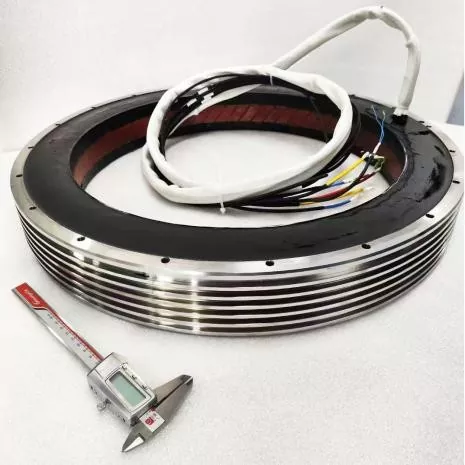

Además de los productos industriales estándar, aceptamos pedidos de motores sin marco personalizados. Nuestros tamaños personalizados varían desde un diámetro exterior mínimo de 12 mm a 600 mm.
