Dado que la automatización industrial exige mayor precisión, tiempos de ciclo más rápidos y un control de movimiento más confiable,MOVIMIENTO DEL MARproporciona avanzadomotor de accionamiento linealSoluciones diseñadas para aplicaciones de precisión exigentes. Al convertir la energía eléctrica directamente en movimiento lineal, estos motores eliminan la necesidad de componentes de transmisión mecánica convencionales en la ruta de transmisión, lo que ayuda a los fabricantes de equipos a mejorar el rendimiento de posicionamiento, reducir los errores relacionados con el juego y optimizar la eficiencia de la producción.
Resumen del artículo:Un motor de accionamiento lineal ofrece movimiento lineal directo y controlado para equipos automatizados y de fabricación de precisión. Esta guía explica cómo funciona la tecnología, compara diseños con núcleo de hierro y sin hierro, revisa importantes parámetros de rendimiento y explora aplicaciones en la fabricación de semiconductores, el mecanizado CNC, la producción de nueva energía y la inspección industrial. También describe criterios de selección prácticos para ayudar a los ingenieros y equipos de compras a identificar una solución adecuada.
Un motor de accionamiento lineal es un actuador electromagnético que genera un movimiento en línea recta directamente, en lugar de producir un movimiento giratorio que debe convertirse mediante un tornillo de bolas, una correa o un mecanismo de engranaje. Se utiliza ampliamente en aplicaciones donde son esenciales un posicionamiento preciso, una aceleración rápida, un movimiento suave y un funcionamiento repetible.
En una disposición típica de transmisión directa, un componente móvil electromagnético interactúa con una pista de imán permanente para generar empuje. Cuando se integra con un servoaccionamiento adecuado, un dispositivo de retroalimentación de posición y una guía lineal, el motor se convierte en parte de un eje de movimiento controlado.
A diferencia de los sistemas convencionales accionados por tornillo, un diseño de accionamiento directo elimina el juego de la transmisión mecánica en la ruta de accionamiento. Esto lo hace particularmente atractivo para aplicaciones que requieren cambios frecuentes de dirección, posicionamiento a alta velocidad y precisión de movimiento constante.
MOVIMIENTO DEL MAR ofrece varias configuraciones de motores lineales, incluida la serie SMJ con núcleo de hierro magnético plano, la serie con núcleo de hierro magnético intermedio SMUC, la serie con núcleo de hierro magnético bilateral SMU-H y la serie sin hierro magnético bilateral SMU. También están disponibles configuraciones SMJE semicerradas y SMJD completamente cerradas para requisitos específicos de la aplicación.
Para obtener más información sobre el producto, visite la página de producto del motor de accionamiento lineal SEA MOTION.
El principio de funcionamiento de un motor de accionamiento lineal se basa en la fuerza electromagnética. Un servoaccionamiento compatible suministra corriente eléctrica controlada a los devanados del motor. El campo magnético resultante interactúa con los imanes permanentes a lo largo de la pista del motor, generando un empuje lineal.
El controlador ajusta los comandos de corriente y movimiento según la posición, velocidad y aceleración requeridas. Cuando se incorpora un dispositivo de retroalimentación, el sistema de control puede comparar continuamente el movimiento real con la posición objetivo y corregir las desviaciones.
Un sistema de movimiento lineal típico incluye los siguientes componentes:
Debido a que el motor genera empuje lineal directamente, evita los errores de paso, el juego y el cumplimiento de la transmisión que pueden afectar los mecanismos accionados por tornillo o correa. Sin embargo, la precisión general aún depende del codificador, el ajuste del servo, la calidad de la guía, la estabilidad térmica, la precisión del montaje y la estructura de la máquina.
La transmisión directa elimina el juego de la transmisión mecánica, lo que facilita lograr un posicionamiento y repetibilidad consistentes. Esto es valioso para cortes de precisión, colocación de componentes electrónicos, inspección óptica y ensamblaje automatizado.
Los motores lineales pueden responder rápidamente a cambios en los comandos de movimiento. En configuraciones adecuadas, esto permite tiempos de transferencia más cortos, movimientos alternativos más rápidos y un mejor rendimiento en equipos de producción de alto ciclo.
Quitar la transmisión de tornillo, correa o engranaje de la ruta de transmisión reduce el desgaste asociado con esos componentes. Por lo tanto, los requisitos de mantenimiento pueden disminuir, aunque las guías, los cojinetes, el equipo de refrigeración y otros componentes del sistema aún requieren un servicio adecuado.
Con una retroalimentación y un ajuste de control adecuados, un motor de accionamiento lineal puede proporcionar un movimiento estable a lo largo de ciclos operativos repetidos. Esto ayuda a los fabricantes a mantener condiciones de procesamiento consistentes durante la inspección, unión, dosificación y mecanizado de precisión.
Los motores lineales pueden admitir posicionamiento de carrera corta, movimiento de recorrido largo y disposiciones sincronizadas de múltiples ejes. Su idoneidad depende del empuje requerido, la longitud de la vía, el espacio de instalación, el diseño térmico y la arquitectura de control.
Las diferentes estructuras de motores lineales abordan diferentes prioridades de ingeniería. La elección entre diseños con núcleo de hierro y sin hierro debe basarse en los requisitos de empuje de la aplicación, la tolerancia a la ondulación de la fuerza, la atracción magnética, el comportamiento térmico y el espacio de instalación disponible.
| Diseño de motores | Características principales | Aplicaciones potenciales | Consideración de selección |
|---|---|---|---|
| Núcleo de hierro magnético plano | Estructura magnética compacta y alto potencial de empuje. | Equipos CNC y automatización industrial. | Evaluar la ondulación de la fuerza y la atracción magnética. |
| Núcleo de hierro magnético intermedio | Disposición magnética y mecánica alternativa. | Ejes de movimiento de precisión especializados | Verifique la geometría de montaje y el empuje requerido |
| Núcleo de hierro magnético bilateral | Disposición magnética de doble cara | Posicionamiento industrial altamente dinámico | Evaluar la integración estructural y las fuerzas magnéticas. |
| Bilateral magnético sin hierro | Sin núcleo de hierro en el conjunto de la bobina móvil | Aplicaciones de inspección de precisión, ensamblaje electrónico y ondulación de baja fuerza | Confirmar los límites térmicos y de empuje continuo |

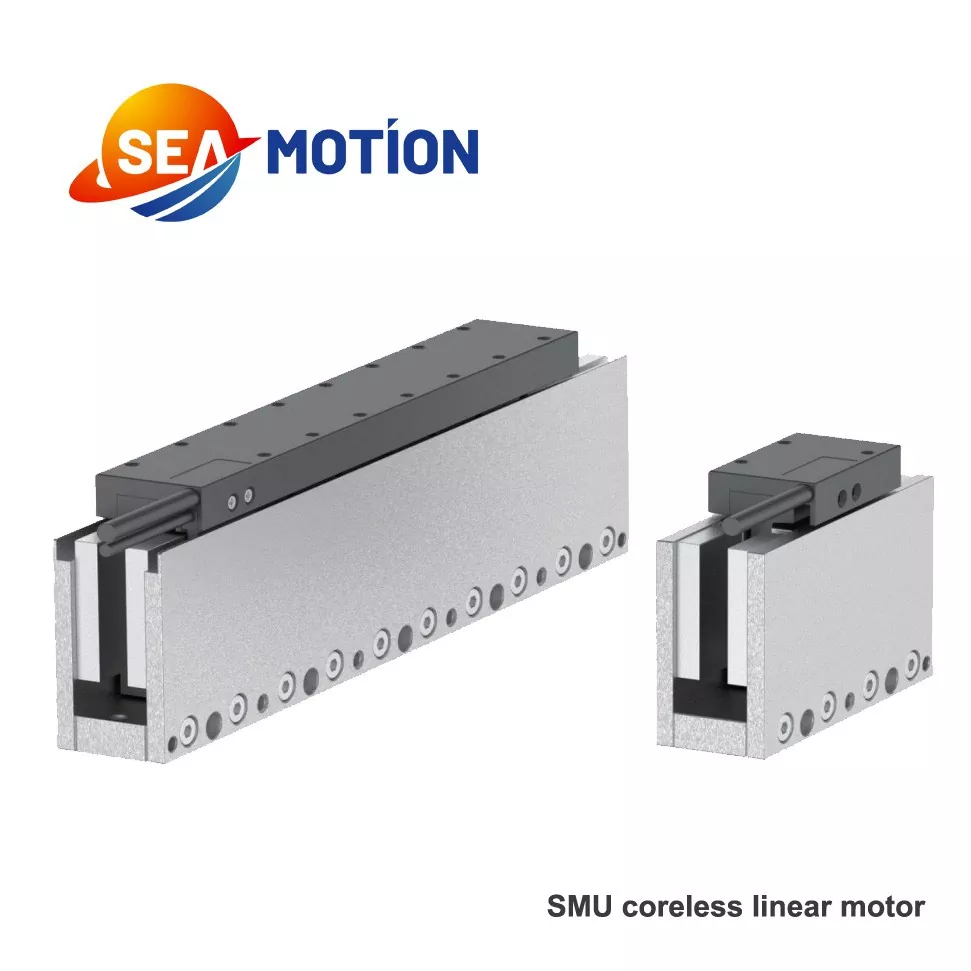

La serie SMU de SEA MOTION ofrece una opción sin hierro para aplicaciones donde el movimiento suave y la baja atracción magnética son consideraciones de diseño importantes. Las familias SMJ, SMUC y SMU-H ofrecen alternativas de núcleo de hierro para otras combinaciones de requisitos de empuje, tamaño e integración.
Las características de diseño varían según el modelo. Los ingenieros deben revisar las curvas fuerza-velocidad, los dibujos dimensionales y los límites operativos relevantes antes de finalizar la selección del motor.
Elegir un motor de accionamiento lineal requiere algo más que comparar la velocidad máxima o el empuje máximo. El motor debe satisfacer tanto las demandas de aceleración de corta duración como las demandas continuas del ciclo de producción.
La siguiente tabla resume las especificaciones representativas publicadas para la serie de motores de accionamiento lineal sin hierro SEA MOTION SMU21.
| Parámetro | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Empuje máximo | 105 norte | 210 norte | 315 norte | 420 norte |
| Empuje continuo | 30 norte | 60 norte | 90 norte | 120 norte |
| Longitud de la bobina | 78mm | 138mm | 198 milímetros | 258 milímetros |
| Máxima potencia continua | 49 vatios | 100W | 145 vatios | 195 vatios |
| Paso magnético | 30 milímetros | 30 milímetros | 30 milímetros | 30 milímetros |
Importante:La tabla resume los valores a nivel de modelo de la especificación de la serie publicada. La velocidad máxima, la corriente, la configuración de devanado y otras características eléctricas varían según el modelo y la opción de devanado. Consulte la hoja de datos completa del fabricante antes de tomar decisiones de ingeniería.
Al revisar una hoja de especificaciones, priorice estos parámetros:
Para obtener una comparación más confiable, evalúe la carga esperada, el perfil de aceleración, el ciclo de trabajo y las condiciones térmicas juntas en lugar de elegir un motor basándose en una única especificación principal.
La combinación de accionamiento directo, respuesta dinámica y posicionamiento controlable hace que los motores de accionamiento lineal sean adecuados para una amplia gama de aplicaciones industriales.
La manipulación de obleas, la alineación de precisión, las etapas de inspección y el procesamiento de paneles de visualización pueden requerir movimientos repetibles con un error de posicionamiento mínimo. Los motores lineales ayudan a los diseñadores de equipos a crear ejes de movimiento sensibles para estos procesos exigentes.
Los centros de mecanizado de alta velocidad, los sistemas de corte por láser y los equipos de grabado de precisión pueden beneficiarse de una rápida aceleración y de la eliminación del juego del tornillo. La rigidez de la máquina, las fuerzas de corte y el control térmico siguen siendo importantes para la precisión del mecanizado final.
La manipulación, el apilamiento, la alineación de los componentes y la inspección de las células fotovoltaicas de los electrodos de la batería a menudo implican movimientos repetitivos de alta velocidad. Un motor del tamaño adecuado puede ayudar a coordinar estas operaciones manteniendo un posicionamiento constante.
La fabricación de productos electrónicos utiliza movimientos de precisión para la colocación, dispensación, unión, clasificación e inspección visual de componentes. Los ejes de accionamiento directo pueden admitir tiempos de ciclo cortos y movimientos controlados en operaciones repetidas.
Las plataformas de imágenes, los instrumentos de laboratorio y los equipos de medición científica pueden requerir movimientos suaves y controlados. El motor y el sistema de retroalimentación apropiados deben seleccionarse de acuerdo con los requisitos de ruido, precisión, limpieza, seguridad y ciclo de trabajo.
MOVIMIENTO DEL MAR también desarrolla equipos basados en tecnología de motores lineales, incluidos corte por láser de alta precisión y sistemas de inspección y reconocimiento visual. Explore sus soluciones de motores lineales para comprender la gama más amplia de productos.
Un proceso de selección estructurado ayuda a reducir los cambios de ingeniería y evitar componentes de movimiento de tamaño insuficiente o innecesariamente costosos. Antes de solicitar un presupuesto, defina lo más claramente posible las condiciones de funcionamiento.
También es útil solicitar al proveedor dibujos dimensionales, curvas fuerza-velocidad, especificaciones eléctricas, compatibilidad de accionamiento recomendada y soporte técnico durante la puesta en servicio.
Para los equipos de compras, las consideraciones adicionales incluyen la coherencia de la producción, los procedimientos de inspección, la capacidad de entrega, la disponibilidad de repuestos y el soporte posventa. SEA MOTION informa que su taller limpio mejorado entró en funcionamiento a principios de 2026, aumentando la capacidad de producción y respaldando una mejor consistencia del producto y eficiencia de entrega.
Un servomotor rotativo convencional produce un movimiento rotacional que puede requerir un husillo de bolas, una correa o una caja de cambios para crear un desplazamiento lineal. Un motor de transmisión lineal genera empuje en línea recta directamente, eliminando la necesidad de esos componentes de transmisión mecánica en la ruta de transmisión.
Sí. Los motores lineales pueden proporcionar una aceleración rápida y un posicionamiento de alta velocidad cuando el motor, el servoaccionamiento, el sistema de retroalimentación y la estructura mecánica coinciden correctamente. El rendimiento alcanzable depende del modelo específico y de las condiciones de aplicación.
Los motores con núcleo de hierro utilizan un núcleo de hierro en el conjunto electromagnético y pueden proporcionar un alto empuje en un diseño compacto. Los motores sin hierro eliminan el núcleo de hierro en el conjunto de la bobina móvil, lo que puede reducir el engranaje y la atracción magnética. La mejor elección depende del empuje, la fluidez y los requisitos de integración de la aplicación.
El mecanismo de transmisión directa elimina el desgaste asociado con las transmisiones convencionales por tornillo o correa. Sin embargo, es posible que el sistema de movimiento completo aún requiera lubricación de guías, inspección de cables, limpieza, mantenimiento del sistema de enfriamiento y verificaciones periódicas de rendimiento.
Calcule la fuerza requerida durante todo el ciclo operativo, incluida la aceleración, la fricción, las cargas externas y las fuerzas del proceso. Luego evalúe el ciclo de trabajo y las condiciones térmicas. El motor seleccionado debe satisfacer requisitos continuos así como demandas de fuerza máxima.
MOVIMIENTO DEL MAR ofrece series de motores lineales SMJ, SMUC, SMU-H y SMU, junto con configuraciones SMJE semicerradas y SMJD completamente cerradas. La disponibilidad e idoneidad deben confirmarse con el fabricante de acuerdo con el recorrido requerido, fuerza, condiciones de instalación y aplicación.
Proporcione el empuje requerido, la masa móvil, la longitud de carrera, la velocidad máxima, la aceleración, el ciclo operativo, las dimensiones de instalación, la fuente de alimentación, los requisitos de retroalimentación y la aplicación prevista. Compartir dibujos relevantes o especificaciones de equipos existentes también puede ayudar al proveedor a recomendar una configuración adecuada.
Un motor de accionamiento lineal es una opción valiosa para los fabricantes que buscan un posicionamiento preciso, una respuesta dinámica rápida y una dependencia reducida de los componentes de transmisión mecánica. Sus ventajas pueden ser particularmente significativas en equipos de semiconductores, mecanizado CNC, producción de baterías, ensamblaje electrónico e inspección automatizada. Sin embargo, una implementación exitosa requiere una evaluación cuidadosa del empuje, la velocidad, los límites térmicos, la retroalimentación y la integración mecánica.
MOVIMIENTO DEL MAR proporciona múltiples configuraciones de motores lineales y soporte técnico para aplicaciones de control de movimiento industrial. Si está evaluando un nuevo diseño de máquina o actualizando un eje de movimiento existente, visite la página del producto del motor de accionamiento lineal para revisar las opciones disponibles. Póngase en contacto con SEA MOTION para analizar sus requisitos operativos, comparar modelos adecuados y obtener especificaciones del producto y una cotización. Para obtener recomendaciones y asistencia personalizadas con su próximo proyecto de automatización,contáctanoshoy.
