Tecnología de inducción magnética de alta precisión, codificador de una o varias vueltas;
Bus CANopen, hasta 1 MHz baudios; Se puede agregar señal incremental con salida TTL o HTL;
Resolución de una sola vuelta de hasta 21 bits, resolución de varias vueltas de hasta 14 bits;
Resistencia superior a golpes y vibraciones, alto grado de protección: hasta IP68;
Cuenta con protección contra cortocircuitos y cortocircuitos inversos, lo que reduce el impacto de los errores de instalación.

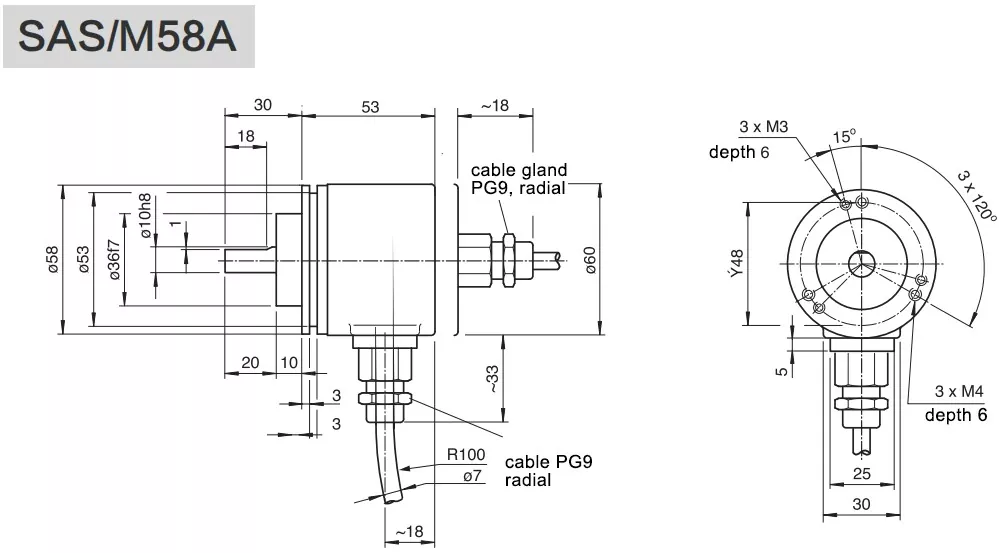

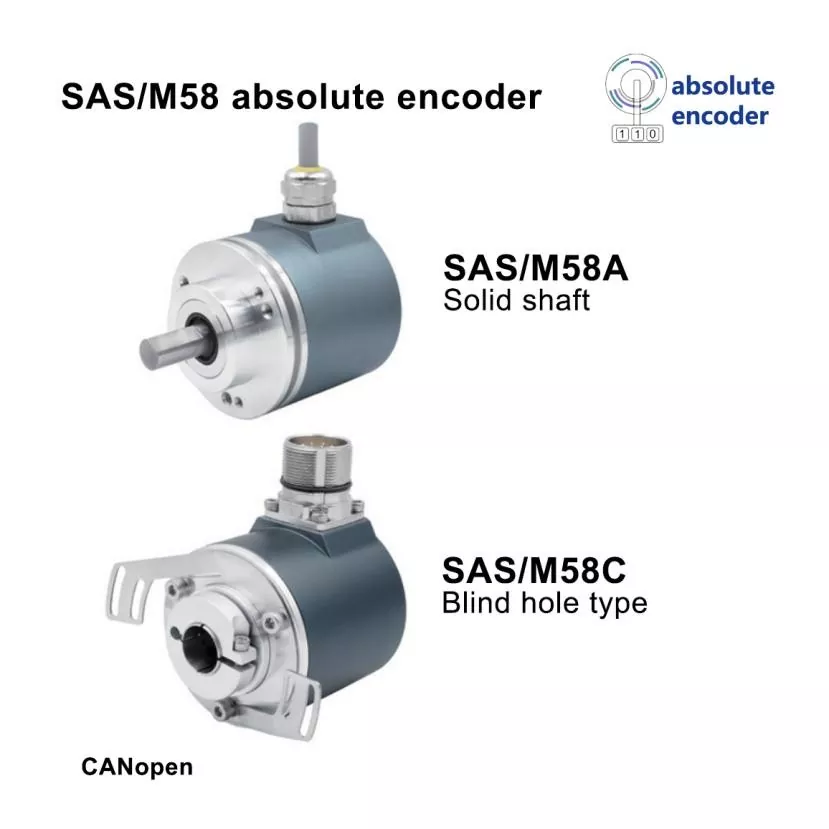

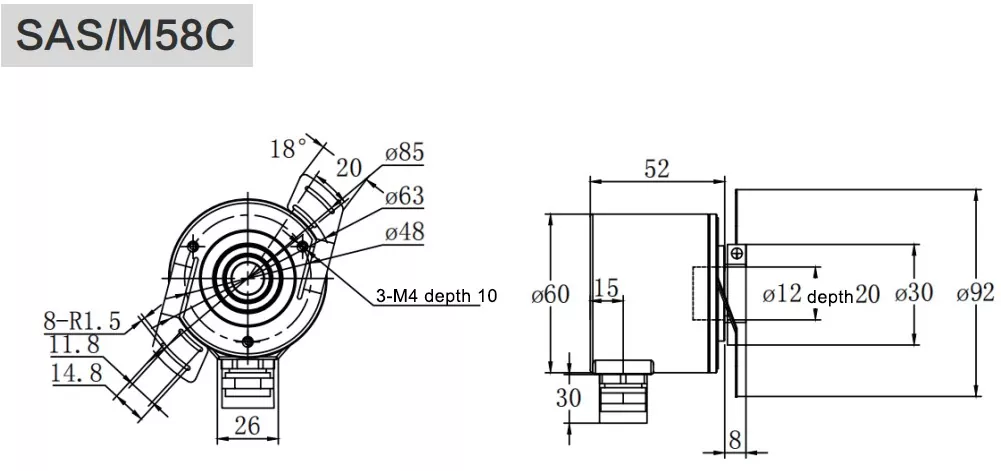

| Modelo No. | SAS/M58A/SAS/M58C |
| Brida | ø58mm Eje macizo con brida de sujeción / ø58mm agujero ciego |
| Tamaño del husillo | ø6,8,10,12,15mm personalizable |
| Material de la carcasa | Aluminio (acero inoxidable opcional) |
| Interfaz de salida de señal | CANabierto |
| CANopen+incremental | |
| Circuito de salida | Cumple con el estándar ISO11898, aislamiento eléctrico del optoacoplador |
| Protocolo compatible | CANopen CiA,DS301V4.02 |
| DSP 305(LSS) | |
| DS 406/DS417 (Protocolo de equipo) | |
| Dirección de nodo | 1-127 |
| tipo absoluto | Giro único/giro múltiple |
| Tensión de alimentación | 10~30 VCC |
| Resolución de un solo giro | Estándar 12 bits 4096,13 bits 8192, 16 bits 65536,18 bits 262144, máximo 21 bits 2097152 |
| vueltas | 1 (una sola vuelta), estándar de múltiples vueltas de 12 bits 4096, máximo de múltiples vueltas de 14 bits 16384 |
| Modo de transferencia admitido | Sondeo, bucle, sincronización |
| Configuración de parámetros | Dirección de nodo de configuración admitida y velocidad en baudios (DS305 LSS) |
| Diagnosticar | Posición, velocidad, voltaje y temperatura; 2 finales de carrera, 8 levas |
| Codificación | código binario |
| Protección contra polaridad inversa | Sí |
| Protección contra cortocircuitos | Sí |
| Protección contra rayos y electricidad estática | Sí |
| velocidad máxima | 6000 rpm |
| Carga del husillo | Radial 200N, Axial 100N |
| Protección | IP65,IP68 |
| Par de arranque | <0,01 Nm |
| Temperatura de trabajo | -30℃~+85℃(-40℃~85℃ opcional) |
| Temperatura de almacenamiento | -40℃~+100℃ |
| Resistencia al impacto | 1000m/s2,6ms(100g) |
| Antivibración | 20g |

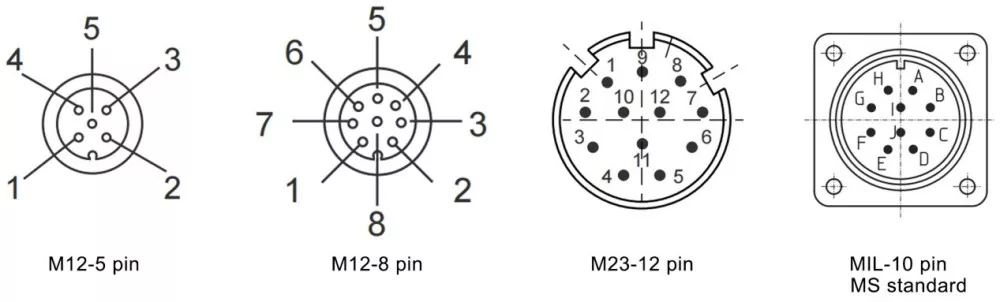

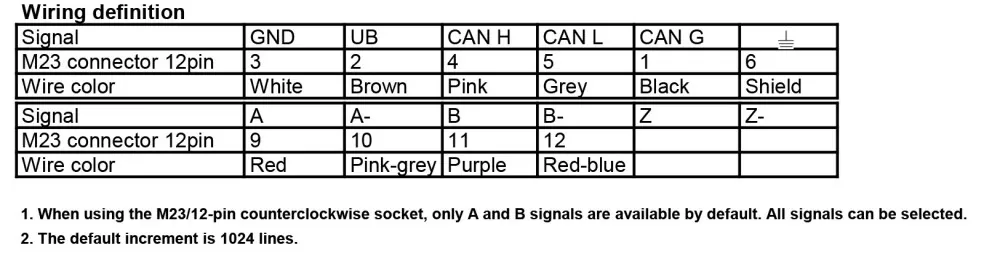

| Método de conexión | Cable blindado de 4x2x0,2-8 núcleos, núcleo de M12-5, núcleo de M12-8, conector de brida macho de núcleo de M23-12 |
| método saliente | Salida lateral radial, salida trasera axial |
| Opcional | Salida incremental TTL/RS422, HTL/push-pull |
| señal incremental | A+ A- B+ B- Z+ Z- |
| Pulsos por revolución | 1~4096 pulsos opcionales (estándar 1024,2048,4096) |
La interfaz de salida CANopen es la principal ventaja de este codificador, ya que admite transmisión de datos de alta velocidad y alta eficiencia y redes de bus de múltiples dispositivos, que pueden realizar un control centralizado y una recopilación de datos sincrónica de múltiples dispositivos industriales. La tecnología de medición magnética absoluta de múltiples vueltas garantiza datos de posición no volátiles, sin necesidad de calibración cero repetida y mejora la eficiencia de producción. La estructura robusta totalmente metálica y el nivel de protección total IP65-IP68 le permiten resistir impactos mecánicos, vibraciones, polvo, agua y corrosión química en entornos industriales pesados. Admite la salida independiente y sincrónica de datos de una o varias vueltas, con ajuste de resolución flexible para adaptarse a escenarios de medición industrial de baja precisión y alta estabilidad. La función redundante profesional incorporada reduce en gran medida los riesgos de fallas en la operación del equipo y mejora la seguridad del sistema. Con certificación de protocolo estandarizado y calidad de grado industrial, el producto tiene una gran adaptabilidad ambiental y una larga vida útil, y varios métodos de instalación cumplen con diversos requisitos de diseño en el sitio.

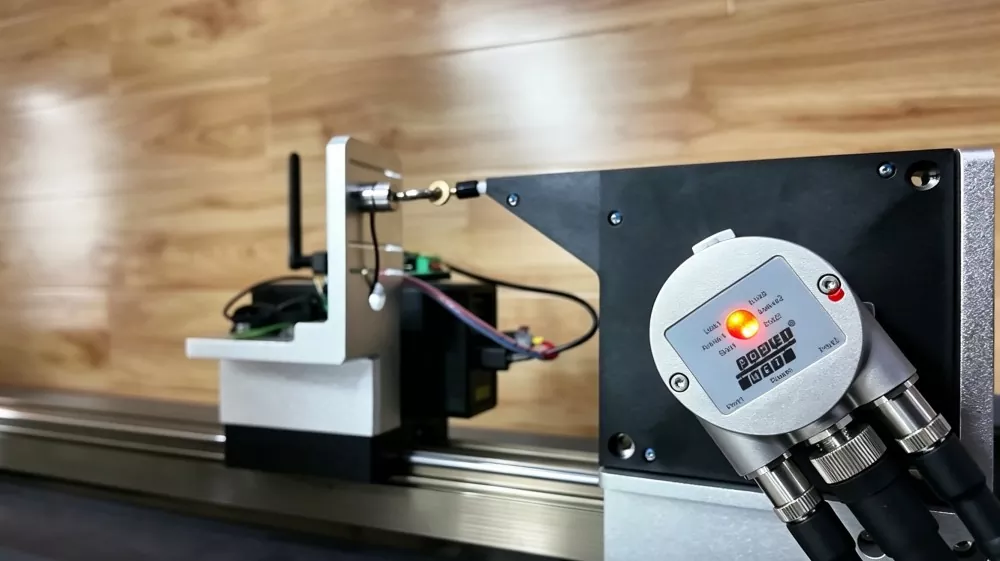

Este codificador de servicio pesado ANopen de 58 mm de diámetro exterior se aplica principalmente a equipos automatizados industriales pesados que requieren redes de bus y transmisión de datos de alta velocidad. Se utiliza ampliamente en líneas de producción inteligentes de fabricación de acero y metalurgia, logrando un control sincrónico de múltiples equipos de procesamiento y laminación. Es adecuado para maquinaria y equipos automatizados en campos petroleros, plantas petroquímicas y refinerías, y admite el monitoreo en red de equipos de producción y extracción. Además, presta servicio a maquinaria de minería a gran escala, equipos de elevación pesados, unidades automatizadas de plantas de energía y líneas de producción industrial de fabricación de papel, proporcionando transmisión de datos de posición de alta confiabilidad y soporte de control sincrónico para sistemas de automatización industrial en red.
R: Nuestros codificadores cuentan con certificaciones industriales completas, incluida la certificación CE, la certificación a prueba de explosiones y las certificaciones de cumplimiento total para varios protocolos de comunicación convencionales.
R: Sí. Todos los productos se fabrican de acuerdo con los estándares industriales internacionales, con seguridad, estabilidad y adaptabilidad ambiental certificadas, adecuados para la combinación de equipos industriales globales.
R: Contamos con calificaciones de certificación completas para los principales protocolos industriales como Profinet, Profibus, CANopen, SSI y EnDat, lo que garantiza una comunicación estable y compatible de los codificadores de bus.
R: Sí. Nuestros codificadores a prueba de explosiones cuentan con una certificación formal a prueba de explosiones, que puede usarse de manera segura en condiciones de trabajo inflamables y explosivas, como en las industrias petroquímica y minera.
R: Claro. Podemos proporcionar informes de certificación completos, documentos de prueba y certificados de cumplimiento para respaldar las licitaciones, inspecciones y despachos de aduanas de proyectos de los clientes.
