Tecnología de inducción magnética de alta precisión; Codificador de una o varias vueltas;
Salida de corriente analógica 4-20 mA, 0-20 mA o salida de voltaje 0-10 V, 0-5 V;
Se puede agregar señal incremental TTL o HTL; Resolución de una sola vuelta de hasta 16 bits, resolución de varias vueltas de hasta 14 bits;
Resistencia superior a golpes y vibraciones;
Protección contra cortocircuitos y cortocircuitos inversos, lo que reduce el impacto de los errores de instalación.

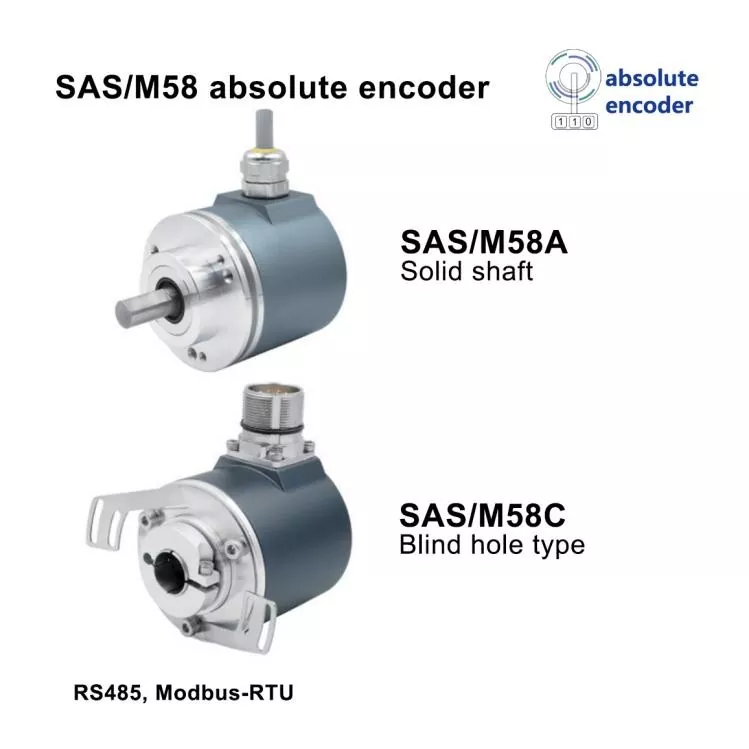

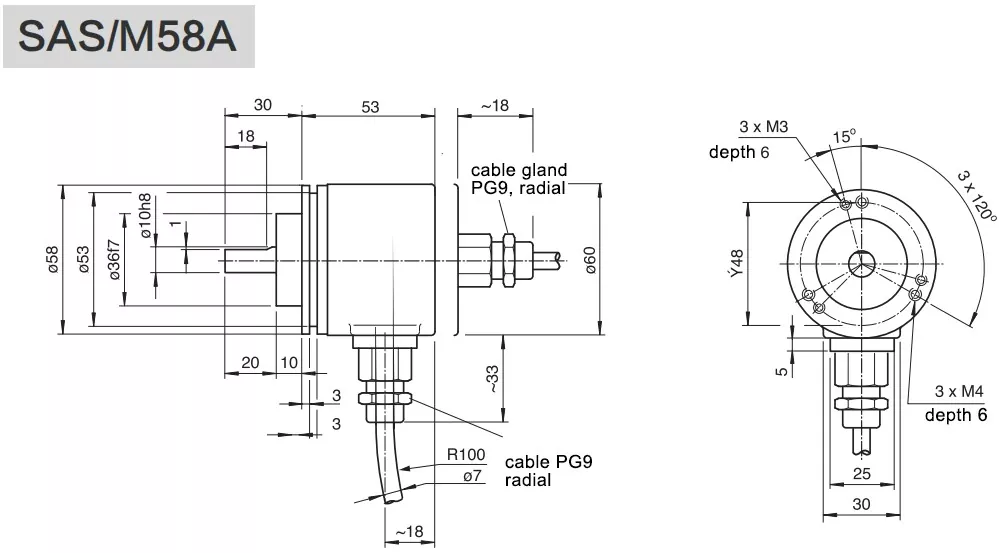

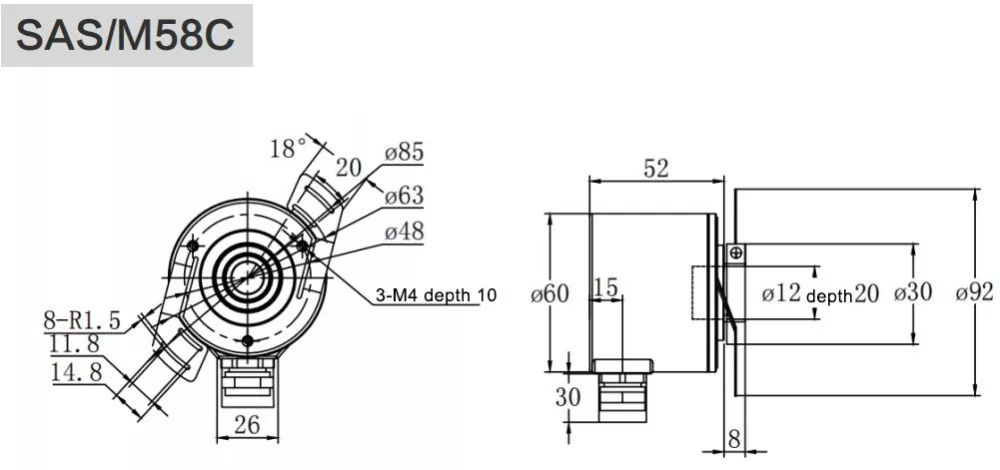

| Modelo No. | SAS/M58A/SAS/M58C |
| Brida | ø58mm Eje macizo con brida de sujeción / ø58mm agujero ciego |
| Tamaño del husillo | ø6,8,10,12,15mm Personalizable |
| Material de la carcasa | Aluminio (acero inoxidable opcional) |
| Interfaz de salida de señal | RS485 Protocolo libre, RS485+incremental opcional |
| Modbus-RTU,Modbus-RTU+incremental opcional | |
| Velocidad de baudios/bps | 4800;9600;19200;38400;57600;115200 |
| Rango de direcciones | 0-99 |
| Circuito de salida | Cumple con el estándar RS485, aislamiento eléctrico del optoacoplador |
| tipo absoluto | Giro único/giro múltiple |
| Tensión de alimentación | Estándar 10~30 VCC, 5 VCC o 5~30 VCC |
| Resolución de un solo giro | Estándar 12 bits 4096,13 bits 8192, 16 bits 65536,18 bits 262144, máximo 21 bits |
| vueltas | 1 (una sola vuelta), estándar de múltiples vueltas de 12 bits 4096, máximo de múltiples vueltas de 14 bits 16384 |
| Sin corriente de carga | ≤30mA |
| Actualización de datos | Giro único <15us; multivuelta <1ms |
| Acondicionamiento de señal | El número total de revoluciones se puede ajustar arbitrariamente; el valor correspondiente, la dirección, la posición preestablecida y el punto cero externo de cada revolución son ajustables; velocidad en baudios, dirección de comunicación, modo de funcionamiento, etc. |
| Codificación | hexadecimal |
| Protección contra polaridad inversa | Sí |
| Protección contra cortocircuitos | Sí |
| Protección contra rayos y electricidad estática | Sí |
| velocidad máxima | 6000 rpm |
| Carga del husillo | Radial 200N, Axial 100N |
| Protección | IP65,IP68 |
| Par de arranque | <0,01 Nm |
| Temperatura de trabajo | -30℃~+85℃(-40℃~85℃ opcional) |
| Temperatura de almacenamiento | -40℃~+100℃ |
| Resistencia al impacto | 1000m/s2,6ms(100g) |
| Antivibración | 20g |

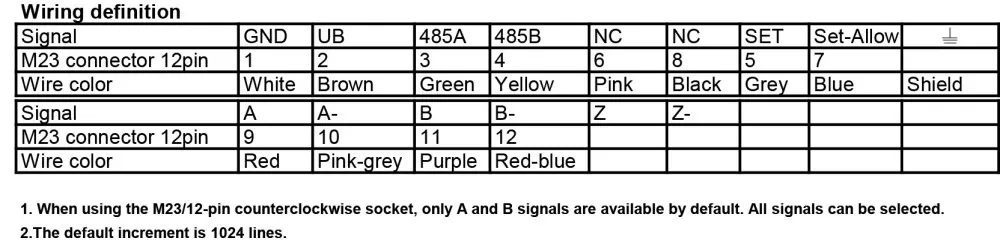

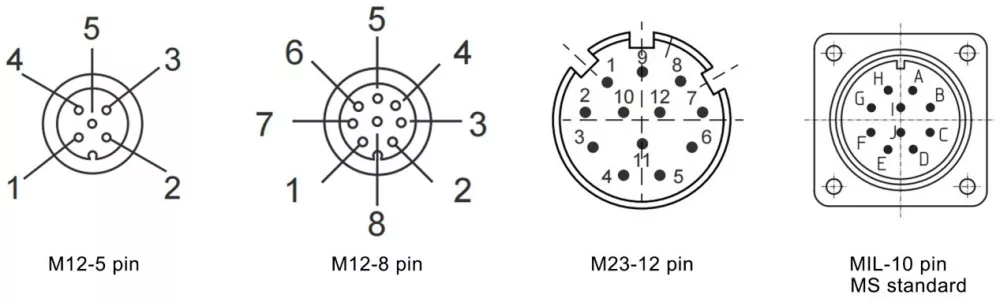

| Método de conexión | Cable blindado de 4x2x0,2-8 núcleos, núcleo de M12-5, núcleo de M12-8, conector de brida macho de núcleo de M23-12 |
| método saliente | Salida lateral radial, salida trasera axial |
| Opcional | Salida incremental TTL/RS422, HTL/push-pull |
| señal incremental | A+ A- B+ B- Z+ Z- |
| Pulsos por revolución | 1~4096 pulsos opcionales (estándar 1024,2048,4096) |
La principal ventaja de este codificador magnético multivuelta absoluto de alta resistencia RS485 de diámetro exterior de 58 mm radica en su interfaz de salida RS485 estándar, que admite la transmisión de señales a larga distancia con una fuerte capacidad de interferencia antielectromagnética, evitando eficazmente la atenuación y distorsión de la señal en entornos electromagnéticos industriales complejos. Su tecnología de medición magnética multivuelta absoluta garantiza un registro preciso de los datos de posición sin compensación cero después de un corte de energía, logrando un monitoreo de posición continuo. La carcasa metálica de alta resistencia y la estructura de protección total IP65-IP68 resisten la erosión del polvo, el vapor de agua, el aceite químico y los gases corrosivos en la industria pesada. Múltiples estructuras de instalación y métodos de conexión logran un montaje in situ flexible y rápido. La función redundante incorporada de alta confiabilidad evita eficazmente fallas en el funcionamiento del equipo causadas por un error de señal única. Con una salida de resolución estable de 12 bits a 16 bits y una salida síncrona de datos dual de una o varias vueltas, se adapta completamente a los requisitos de medición de alta confiabilidad y baja precisión de los equipos industriales pesados. Las certificaciones autorizadas garantizan aún más su adaptabilidad ambiental y estabilidad operativa de grado industrial.
Este codificador de alta resistencia con salida RS485 está diseñado para equipos industriales pesados que requieren transmisión de señales a larga distancia y un alto rendimiento antiinterferencias. Se utiliza ampliamente en líneas de producción de fabricación de acero para la transmisión a larga distancia de señales de posición de equipos y en la industria minera para el monitoreo de la posición de equipos de transporte y minería subterránea. También es aplicable a equipos de campos petroleros y petroquímicos, incluida la maquinaria de extracción de petróleo y los dispositivos de transmisión de líneas de producción de refinación. Además, proporciona retroalimentación de posición estable para equipos metalúrgicos pesados, maquinaria de elevación de gran tamaño, equipos de generación de energía de plantas de energía y sistemas de transmisión de líneas de producción de papel, lo que garantiza una operación continua y confiable de los equipos en entornos industriales complejos y hostiles.
R: Sí, brindamos servicios personalizados de gama completa para codificadores de servicio pesado, incluidos tamaños de eje especiales, resolución, longitud de cable, estructura de carcasa, resistencia a la temperatura, grado de protección y personalización de protocolos especiales.
R: Absolutamente. Podemos personalizar codificadores para altas temperaturas, bajas temperaturas, fuertes vibraciones, anticorrosión, a prueba de explosiones y otras condiciones de trabajo industriales extremas para cumplir con los requisitos de operación del equipo en el sitio.
R: Todos los codificadores personalizados siguen los mismos estrictos estándares de producción y prueba que los productos estándar, incluida la prueba de envejecimiento y la prueba de simulación ambiental, con confiabilidad y durabilidad constantes.
R: Los pedidos personalizados convencionales de 50 piezas tardan unos 25 días laborables. Para personalizaciones complejas no estándar, evaluaremos y confirmaremos el tiempo de entrega exacto de acuerdo con los parámetros técnicos.
R: Sí. Nuestro equipo técnico profesional proporcionará soluciones integrales desde la selección de parámetros, optimización estructural hasta personalización del producto y orientación técnica posventa.
