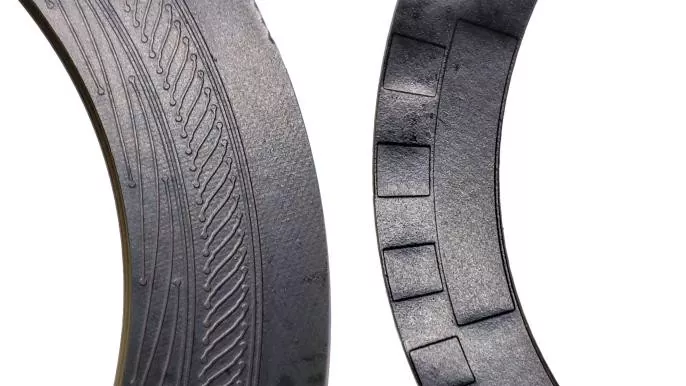

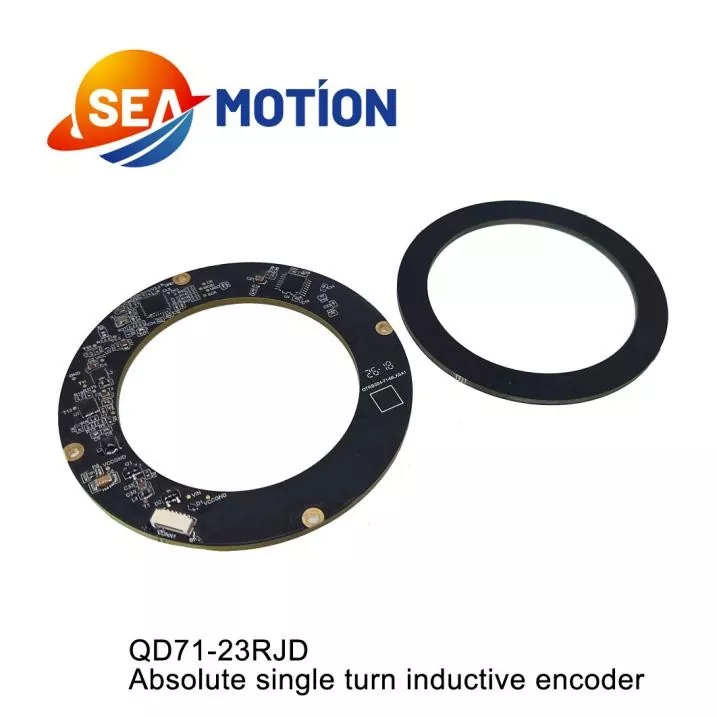

Codificador inductivo absoluto de una sola vuelta

Como fabricante chino confiable de codificadores inductivos absolutos de una sola vuelta, SEA MOTION se especializa en codificadores inductivos absolutos de una sola vuelta diseñados para un posicionamiento preciso de círculo completo de 0 a 360°. Este dispositivo de detección profesional calcula posiciones angulares absolutas mediante el acoplamiento de señales inductivas, generando una codificación exclusiva para cada ángulo dentro de una rotación. No requiere operación de referencia después de la restauración de la energía y mantiene datos de posición precisos en tiempo real, siendo la opción ideal para el monitoreo del movimiento giratorio de un solo ciclo.

Vídeo de empresa

Parámetro

Parámetro eléctrico

El producto cuenta con distintas ventajas de alta precisión y alta estabilidad. Logra un error de ángulo ultrabajo y una alta repetibilidad, lo que admite la detección de ángulos de alta resolución. Libre de desgaste de contacto mecánico, presenta una larga vida útil y cero costos de mantenimiento diario. Resistente a interferencias electromagnéticas, altas temperaturas y contaminación industrial, mantiene un rendimiento constante en condiciones de trabajo complejas. Su estructura simple, fácil instalación y gran compatibilidad lo hacen adaptable a varios sistemas de control de movimiento estándar.

Vídeo de productos

Definiciones de terminales

Tamaño de los productos

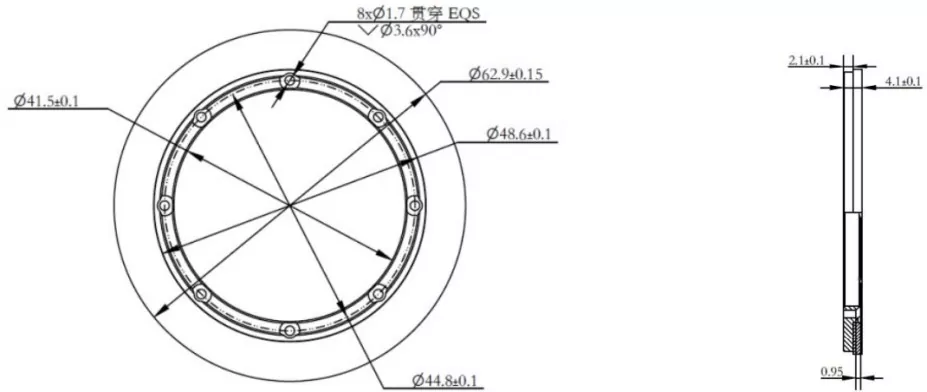

Dimensiones del rotor

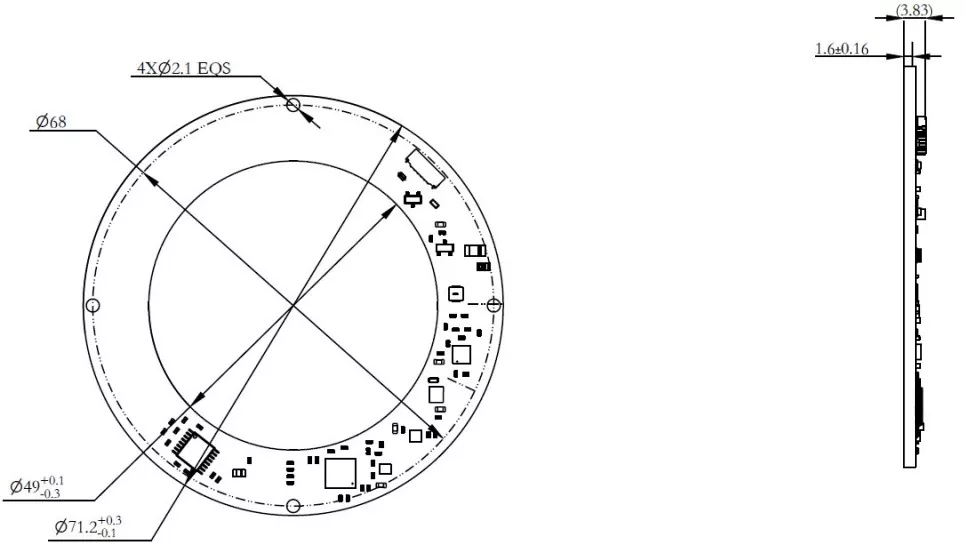

dimensiones del estator

Q D71 - 23 R JD

①②③  ④ ⑤ ⑥

①-Q: codificador inductivo serie DM Q

②-D: codificador único

③-71: diámetro exterior 71mm

④-23: Resolución del codificador: 23 bits

⑤-B: Tipo de señal: RS485

⑥-JD: Radial (salida terminal horizontal)

El codificador inductivo absoluto de una sola vuelta se aplica principalmente en escenarios de control giratorio y posicionamiento de un solo ángulo. Se utiliza ampliamente en plataformas giratorias industriales, componentes giratorios de equipos médicos, sistemas de giro e inclinación de cámaras, módulos giratorios de instrumentos de prueba y pequeños mecanismos servogiratorios. Proporciona retroalimentación de ángulo precisa para movimientos giratorios de ciclo corto, lo que garantiza un posicionamiento preciso y un funcionamiento estable de equipos giratorios de precisión.

Vídeo de instalación

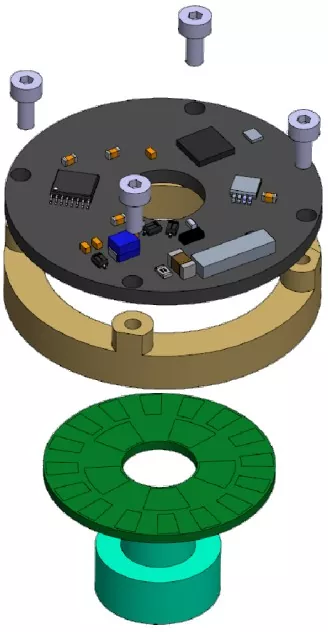

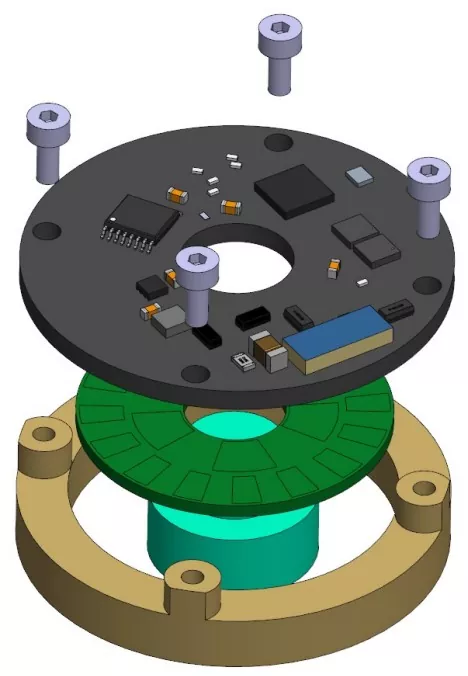

Diagrama de instalación                 Herramientas necesarias para la instalación

Destornillador dinamométrico Phillips

Llave dinamométrica de llave hexagonal de 1,5 mm (métrica)

4 tornillos de cabeza plana Phillips M2x5,5 con arandelas planas

2 tornillos de fijación con punta de copa hexagonal M3x3

8 tornillos avellanados Phillips M1.6x6

Secuencia de instalación

Instalación del rotor:

① Coloque el rotor del codificador en el eje del motor y colóquelo correctamente;

②Utilice adhesivo DP460 para unir de forma segura la placa del rotor del codificador al manguito del eje.

[Nota]:

1) Si es necesario ajustar la altura del rotor, realice el paso de ajuste solo después de completar el ajuste;

2) Para evitar que los tornillos se aflojen, aplique adhesivo bloqueador de roscas a los orificios roscados de antemano o utilice tornillos prerrevestidos.

El par de apriete recomendado es de 7 ± 0,2 kgf·cm.

Instalación del estator:

① Coloque el estator del codificador sobre la superficie de montaje y alinee los cuatro orificios para tornillos;

② Con un destornillador dinamométrico Phillips, introduzca los cuatro conjuntos de tornillos uno por uno.

(Tornillo de cabeza plana Phillips M2x5,5 + conjunto de arandela plana).

[Nota]: Para evitar que los tornillos se aflojen, aplique adhesivo bloqueador de roscas a los orificios roscados de antemano o utilice tornillos prerrevestidos. Par de apriete recomendado: 2,8 ± 0,2 kgf·cm.
