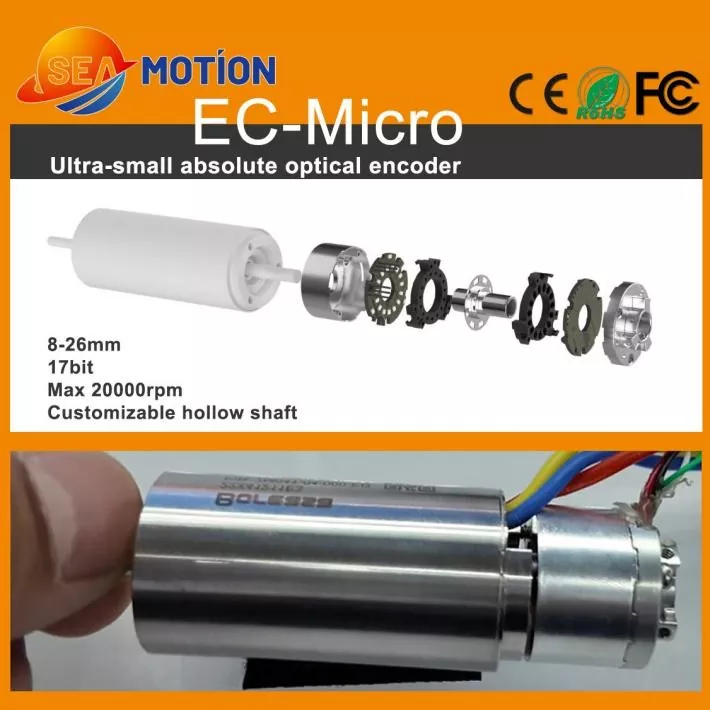

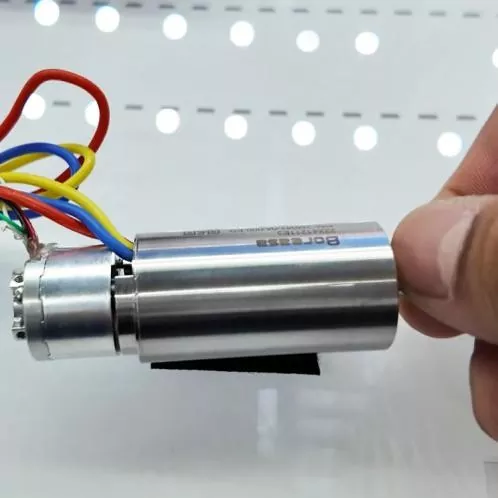

La serie EC-Micro de codificador fotoeléctrico multivuelta Absolute presenta dimensiones de instalación extremadamente pequeñas. Disponible en diámetros exteriores de 8 mm a 26 mm, con una estructura hueca, capacidad de 17 bits, una velocidad máxima de 20 000 RPM y se admiten opciones de personalización. La serie EC-Micro de codificadores fotoeléctricos absolutos multivuelta en miniatura aborda la necesidad de posicionamiento de alta precisión en productos como motores sin núcleo, manos diestras y módulos ZR, donde el espacio de instalación interno limitado impide su aplicación. Además, debido a las características de los codificadores ópticos, ofrecen mayores capacidades antiinterferentes en comparación con los codificadores magnéticos.
La serie EC-Micro de codificadores fotoeléctricos absolutos de múltiples vueltas es un codificador óptico absoluto de múltiples vueltas que se utiliza en motores sin núcleo, manos diestras, módulos ZR e instalaciones con espacio limitado.
La serie EC-Micro de codificadores fotoeléctricos absolutos multivuelta en miniatura es un producto con un importante potencial de mercado en la cadena de suministro de JINGYUE MOTION CONTROL. Su tamaño compacto le permite satisfacer las necesidades de motores sin núcleo con un diámetro exterior de 8 mm a 26 mm, y también se puede utilizar en servomotores CC en miniatura o módulos ZR.
El codificador fotoeléctrico multivuelta absoluto en miniatura de la serie EC-Micro presenta un diámetro exterior de 8 mm a 26 mm, una estructura hueca (admite personalización), una resolución de 17 bits y una velocidad máxima de 20 000 rpm.
|
Parámetro |
Especificación |
|
Resolución |
17 bits |
|
Interfaz de salida |
RS485 |
|
Velocidad de baudios |
2,5 Mbps |
|
Error acumulativo |
±80" |
|
Error continuo |
±5" |
|
Repetibilidad |
12 bits |
|
Rango multivuelta |
24 bits @ Resolución 17 bits; 16 bits @ Resolución 23 bits |
|
Parámetro |
Especificación |
|
Alojamiento |
Aluminio |
|

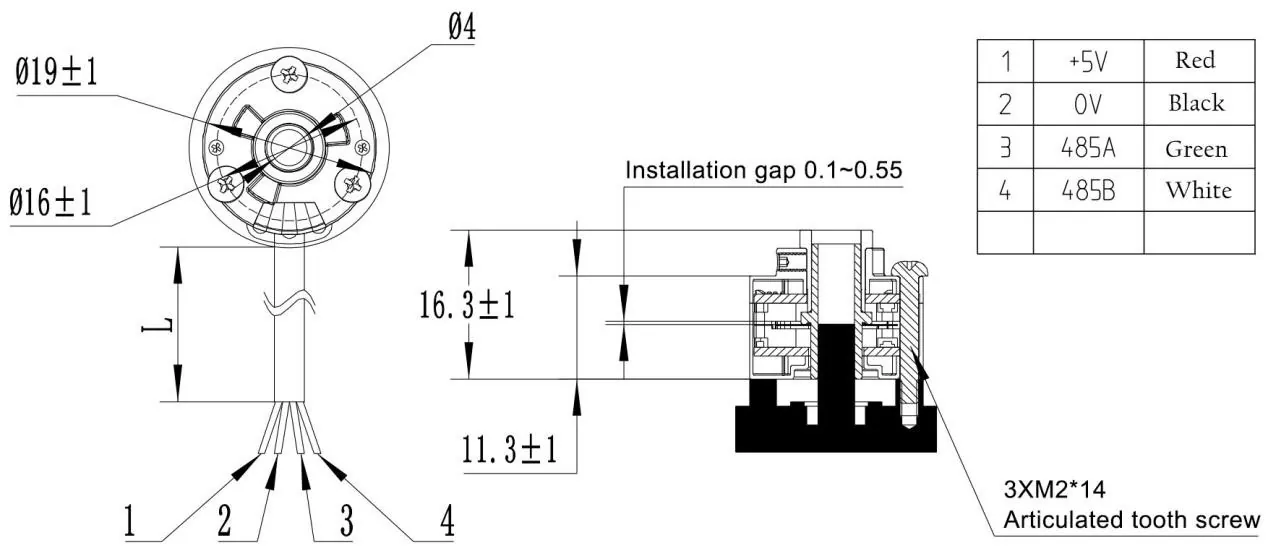

Dimensiones |
ø19mm,H=14.5mm / Personalizable |
|
Tornillos de montaje |
M2 |
|
Diámetro del eje del motor |
4-6mm |
|
Disco de código |
Acero inoxidable |
|
Desplazamiento permitido del eje |
Radial ±0,1 mm; Axial ±0,1 mm |
|
Aceleración angular |
Máximo: 80000rpm |
|
Velocidad máxima permitida |
20000 rpm |
|
Clase de protección |
IP40 (después de la instalación) |
|
Parámetro |
Especificación |
|
Voltaje de entrada |
CC5V±5% |
|
Conexión eléctrica |
Interfaz de soldadura PCB de 5 pines |
|
Corriente de funcionamiento |
≤150 mA (sin carga) |
|
Precisión de detección de sobrecalentamiento |
±3℃ |
|
Tiempo de subida/bajada del nivel de salida |
≤100 ns |
|
Vida eléctrica |
24000 h (MTBF 85 ℃) |
|
Parámetro |
Especificación |
|
Temperatura |
Temperatura de funcionamiento: -20 ℃ a 85 ℃; Temperatura de almacenamiento: -40 ℃ a 105 ℃ |
|
Humedad |
10%-90% (sin condensación) |
|
Altitud aplicable |
≤2000m |
|
Tiempo de almacenamiento |
45 días |
|
Certificaciones de productos |
CE, RoHS, FCC |
|
Garantía |
1 año |
El codificador fotoeléctrico multivuelta absoluto en miniatura de la serie EC-Micro presenta una resolución de 17 bits, comunicación RS485 y un núcleo hueco multivuelta absoluto personalizable.
Las aplicaciones incluyen:
1. Motores sin núcleo;
2. Manos diestras;
3. módulos ZR;
