Para la automatización industrial exigente,Jingyue Kunshanproporciona elCodificador Modbus de servicio pesadocomo una solución confiable para retroalimentación de posición precisa, monitoreo de equipos y control de movimiento. Diseñado para entornos hostiles, este codificador de 58 mm combina una carcasa metálica industrial, protección IP65-IP68, detección magnética de alta resolución y comunicación Ethernet Modbus TCP para soportar aplicaciones exigentes de acero, petroquímica, minería, construcción y fabricación.
Un codificador de servicio pesado hace más que medir la posición del eje. En la automatización industrial, actúa como un dispositivo de retroalimentación crítico que permite a los controladores comprender la posición, la rotación y el movimiento de la maquinaria. Cuando el equipo opera alrededor de polvo, neblina de aceite, vibraciones, interferencias electromagnéticas, fluctuaciones de temperatura o cargas mecánicas continuas, es posible que los dispositivos de retroalimentación convencionales no brinden suficiente confiabilidad.
ElCodificador Modbus de servicio pesadoaborda estos desafíos a través de una estructura reforzada de 58 mm, aleación de aluminio o carcasa de acero inoxidable opcional, protección IP65-IP68, medición absoluta de una y varias vueltas y comunicación Ethernet Modbus TCP. Con una resolución de una sola vuelta disponible de hasta 18 bits, una resolución de múltiples vueltas de hasta 14 bits y velocidades de transmisión de 10/100 Mbit, proporciona una solución de retroalimentación práctica para los sistemas de control industrial modernos.
Tabla de contenido
- ¿Por qué es importante el diseño de codificadores de servicio pesado en la automatización industrial?
- ¿Por qué elegir la comunicación Modbus para la retroalimentación de codificadores industriales?
- ¿Cuáles son las características clave de un codificador Modbus de servicio pesado?
- ¿Qué parámetros técnicos deberían evaluar los compradores?
- ¿Dónde se puede utilizar un codificador Modbus de servicio pesado?
- ¿Cómo deberían los ingenieros seleccionar el codificador adecuado?
- ¿Cómo mejora la confiabilidad industrial?
- Preguntas frecuentes
¿Por qué es importante el diseño de codificadores de servicio pesado en la automatización industrial?
Las máquinas industriales rara vez funcionan en condiciones de laboratorio. Las líneas de producción de acero, los equipos de yacimientos petrolíferos, la maquinaria de refinería, los sistemas de minería, los equipos de procesamiento de papel y las grandes máquinas de construcción pueden exponer los componentes de retroalimentación a graves tensiones mecánicas y ambientales.
Un codificador instalado en estos entornos debe convertir continuamente la rotación mecánica en información de posición digital confiable. Si la señal de retroalimentación se vuelve inestable, el controlador puede perder información precisa sobre la posición o velocidad de la máquina, lo que podría afectar la calidad de la producción y la seguridad del equipo.
Por lo tanto, un diseño resistente debe abordar varios factores simultáneamente:
- Protección ambiental:Resistencia al polvo, agua, niebla de aceite y otros contaminantes.
- Durabilidad mecánica:Capacidad para soportar vibraciones, impactos y cargas del eje.
- Fiabilidad eléctrica:Comunicación estable bajo interferencia electromagnética industrial.
- Precisión de posición:Resolución suficiente para los requisitos de control de movimiento de la máquina.
- Operación a largo plazo:Rendimiento confiable durante la producción industrial continua.
El codificador al que se hace referencia utiliza una carcasa de 58 mm y ofrece protección IP65 o IP68, mientras que su diseño mecánico admite cargas de eje radial de hasta 200 N y cargas axiales de hasta 100 N. También está especificado para una resistencia a impactos de 1000 m/s² durante 6 ms y una resistencia a vibraciones de hasta 20 g. :contentReference[oaicite:0]{index=0}
¿Por qué elegir la comunicación Modbus para la retroalimentación de codificadores industriales?
La compatibilidad de la comunicación es una consideración importante al integrar un codificador en una arquitectura de automatización existente. Modbus es ampliamente reconocido en entornos de control industrial, lo que lo convierte en una opción práctica cuando controladores, PLC, computadoras industriales y otros dispositivos necesitan intercambiar datos estructurados.
el destacadoCodificador Modbus de servicio pesadoUtiliza comunicación Ethernet Modbus TCP y admite TCP/IP y UDP. Su interfaz Ethernet proporciona una velocidad de transmisión de 10/100 Mbit, lo que permite que la retroalimentación del codificador forme parte de una red industrial en lugar de depender únicamente de la transmisión de señales tradicional punto a punto. :contentReference[oaicite:1]{index=1}
Este enfoque puede ofrecer varias ventajas prácticas:
- Compatibilidad mejorada con arquitecturas Ethernet industriales.
- Integración conveniente con PLC y sistemas de automatización compatibles.
- Transmisión digital de información de posición.
- Funciones flexibles de configuración y programación.
- Complejidad reducida cuando varios dispositivos comparten una red de comunicación industrial.
Para los compradores que comparan diferentes tecnologías de codificadores, el protocolo de comunicación debe evaluarse junto con la resolución, las dimensiones mecánicas, la protección ambiental, las especificaciones eléctricas y la compatibilidad del controlador en lugar de considerarse de forma independiente.
¿Cuáles son las características clave de un codificador Modbus de servicio pesado?
El codificador combina tecnología de detección, redes industriales, protección mecánica y funciones de retroalimentación configurables en un dispositivo compacto. Según las especificaciones del producto, sus principales características incluyen las siguientes:

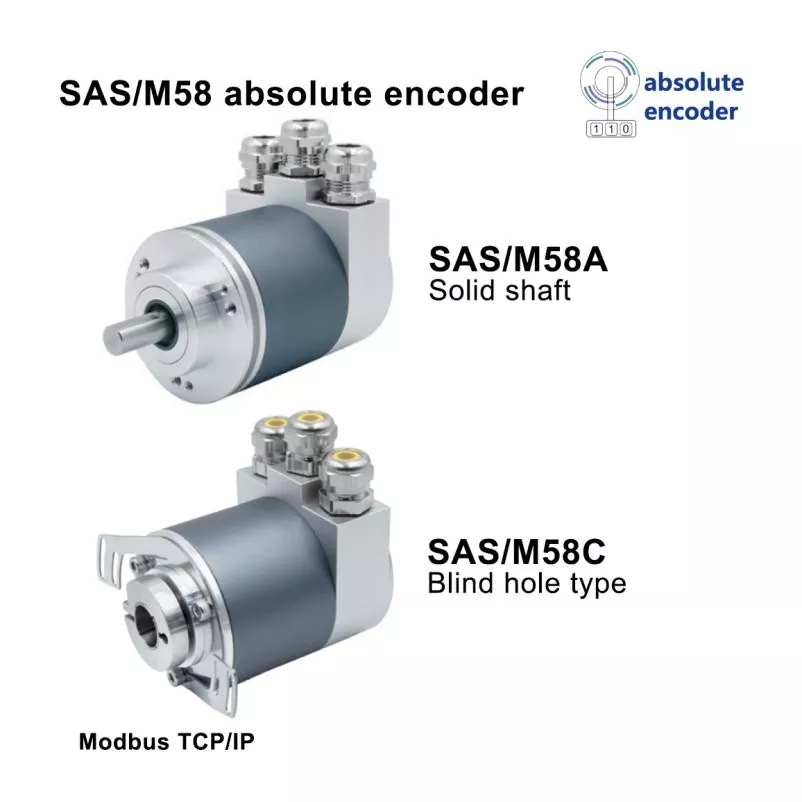

- Carcasa industrial de 58 mm:Disponible con una configuración de eje sólido o de orificio ciego.
- Detección magnética de alta resolución:La resolución de una sola vuelta puede alcanzar los 18 bits, mientras que la resolución de varias vueltas puede alcanzar los 14 bits.
- Medida absoluta:Admite configuraciones de codificador de una vuelta y de varias vueltas.
- Ethernet Modbus TCP:Diseñado para la comunicación industrial basada en red.
- Amplia fuente de alimentación:Opera de 10 a 30 VDC.
- Protección industrial:Hay disponibles opciones IP65 e IP68.
- Protección eléctrica:Incluye protección contra polaridad inversa, cortocircuito, rayos y electricidad estática.
- Operación de alta velocidad:La velocidad de rotación máxima se especifica en 6000 rpm.
- Adaptabilidad a la temperatura:La temperatura de funcionamiento estándar es de -30 °C a +85 °C, con -40 °C a +85 °C disponible como opción.
Otra característica importante es su tecnología de posición multigiro absoluta permanente. Esto permite conservar la información de posición sin depender de la disponibilidad continua de energía, lo que ayuda a reducir el riesgo de perder información de posición después de una interrupción de energía. :contentReference[oaicite:2]{index=2}
¿Qué parámetros técnicos deberían evaluar los compradores?
La elección de un codificador industrial basado únicamente en el protocolo de comunicación puede provocar problemas de compatibilidad más adelante. Los equipos de adquisiciones y los ingenieros de automatización deben examinar las especificaciones técnicas completas antes de seleccionar un modelo.
| Parámetro | Especificación | Por qué es importante |
|---|---|---|
| Diámetro de la carcasa | 58mm | Determina la compatibilidad de la instalación mecánica. |
| Material de la carcasa | Aluminio; acero inoxidable opcional | Admite entornos industriales exigentes |
| Comunicación | Ethernet Modbus TCP | Permite la integración de redes industriales. |
| Resolución de un solo giro | Hasta 18 bits | Proporciona información detallada sobre la posición angular. |
| Resolución de múltiples vueltas | Hasta 14 bits | Admite medición de posición rotacional extendida |
| Fuente de alimentación | 10–30 VCC | Se adapta a arquitecturas de alimentación de CC industriales comunes |
| Velocidad de transmisión | 10/100 Mbits | Admite comunicación de datos basada en Ethernet |
| Velocidad máxima | 6000 rpm | Define el rango operativo rotacional superior. |
| Clasificación de protección | IP65/IP68 | Mejora la resistencia a la exposición al polvo y al agua. |
| Temperatura de funcionamiento | -30°C a +85°C | Soporta condiciones de temperatura industriales exigentes |
| Par inicial | <0,05 Nm | Ayuda a minimizar la carga mecánica al inicio. |
| Carga del eje | radiales 200 N; axiales 100 N | Proporciona orientación para el diseño de instalaciones mecánicas. |
Estas especificaciones se basan en la información del producto publicada por el fabricante. La selección real del sistema también debe considerar la interfaz mecánica de la máquina, la configuración del controlador, la arquitectura de comunicación, las condiciones ambientales y el rendimiento de retroalimentación requerido. :contentReference[oaicite:3]{index=3}
¿Dónde se puede utilizar un codificador Modbus de servicio pesado?
Una de las principales fortalezas de este concepto de codificador es su idoneidad para aplicaciones donde la durabilidad ambiental y la retroalimentación de posición digital son importantes. La información de solicitud publicada identifica varios sectores de la industria pesada.
Siderurgia y Metalurgia
La producción de acero puede implicar altas temperaturas, polvo, vibraciones y ciclos de operación continuos exigentes. Un codificador sellado de alta resistencia puede proporcionar información de posición para líneas de producción, equipos de manipulación de materiales y maquinaria automatizada.
Equipos para campos petroquímicos y petroleros
Las instalaciones petroquímicas y las operaciones en campos petroleros pueden exponer los equipos a niebla de aceite, polvo, vibraciones e interferencias electromagnéticas. Un codificador con una sólida protección ambiental y capacidad de comunicación industrial puede respaldar el monitoreo y el control automático de equipos.
Maquinaria Minera
Los equipos de minería requieren componentes capaces de trabajar en condiciones mecánicas y ambientales severas. La protección con clasificación IP, la resistencia al impacto, la resistencia a las vibraciones y la carcasa robusta son particularmente importantes al seleccionar equipos de retroalimentación de posición.
Maquinaria de construcción pesada
La maquinaria de construcción grande a menudo depende de información de posición precisa para el movimiento y control automatizados. Se puede utilizar un codificador de alta resistencia para el monitoreo y la retroalimentación de la posición giratoria cuando los sensores convencionales pueden no proporcionar suficiente durabilidad ambiental.
Líneas de Producción Industrial y de Papel
Los equipos de producción continua se benefician de una retroalimentación confiable porque una falla inesperada del sensor puede interrumpir la producción. El codificador puede admitir monitoreo de posición y control automático en sistemas de producción industrial.
El fabricante enumera específicamente la fabricación de acero, la metalurgia, la fabricación de papel, las instalaciones petroquímicas, las refinerías de petróleo, los campos petroleros, la maquinaria de minería, los grandes equipos de elevación, las unidades de generación de energía y la maquinaria de construcción pesada entre las aplicaciones relevantes. :contentReference[oaicite:4]{index=4}
¿Cómo deberían los ingenieros seleccionar el codificador adecuado?
Al obtener unCodificador Modbus de servicio pesadode un fabricante o proveedor chino, los ingenieros deben evaluar la aplicación completa en lugar de centrarse exclusivamente en el precio o el protocolo de comunicación.
- Confirmar dimensiones mecánicas.Verifique la brida, el tipo de eje, el diámetro del eje, el método de montaje y el espacio de instalación disponible.
- Definir los requisitos de resolución.Determine si se requiere una resolución de un solo giro de 12 bits, 13 bits, 16 bits o superior.
- Determine la operación de una o varias vueltas.Las aplicaciones que implican un recorrido rotacional prolongado pueden requerir retroalimentación absoluta de múltiples vueltas.
- Verificar las condiciones ambientales.Considere el polvo, el agua, el aceite, la vibración, el impacto, la temperatura y la corrosión.
- Verificar la compatibilidad de comunicación.Confirme que Ethernet Modbus TCP sea compatible con el PLC, el controlador o la computadora industrial.
- Evaluar protección eléctrica.La protección contra polaridad inversa, cortocircuitos, rayos y electricidad estática puede ser importante en instalaciones industriales.
- Considere la personalización.Es posible que las dimensiones del eje, el material de la carcasa, el rango de temperatura, los conectores y la configuración mecánica deban coincidir con el equipo.
El modelo publicado admite tamaños de husillo de 6, 8, 10, 12 y 15 mm como opciones personalizables, junto con tres conectores M12 y configuraciones de salida de cable lateral radial o axial posterior. :contentReference[oaicite:5]{index=5}
¿Cómo mejora la confiabilidad industrial?
La confiabilidad en el control de movimiento industrial proviene de la combinación de detección precisa, durabilidad mecánica, protección eléctrica y una integración adecuada del sistema. El codificador Modbus de servicio pesado está diseñado en torno a estas cuatro áreas.
Su tecnología de inducción magnética proporciona retroalimentación de posición absoluta, mientras que la carcasa reforzada ayuda a proteger los componentes internos de condiciones ambientales adversas. El codificador también incorpora características antiinterferencias, indicación de estado y funciones de protección eléctrica para reducir los efectos de errores de instalación y perturbaciones eléctricas industriales. :contentReference[oaicite:6]{index=6}
La confiabilidad a largo plazo también depende de las prácticas de fabricación y validación. La información publicada por el fabricante indica que sus productos se someten a pruebas de envejecimiento continuo a alta temperatura durante 24 a 48 horas. Este tipo de prueba tiene como objetivo verificar el funcionamiento estable durante el uso prolongado antes de la implementación. :contentReference[oaicite:7]{index=7}
Para los compradores industriales, esto es importante porque el costo de un codificador no debe evaluarse por separado del tiempo de inactividad, los requisitos de mantenimiento, la mano de obra de instalación y el impacto potencial de una retroalimentación de posición inexacta.
Preguntas frecuentes
¿Qué es un codificador Modbus de servicio pesado?
Un codificador Modbus de servicio pesado es un dispositivo industrial de retroalimentación de posición diseñado para entornos exigentes. Combina una construcción mecánica robusta con comunicación digital basada en Modbus para proporcionar información de posición a los sistemas de control industrial.
¿Qué protocolo de comunicación utiliza este codificador?
El modelo al que se hace referencia utiliza Ethernet Modbus TCP y admite comunicación TCP/IP y UDP. Su velocidad de transmisión especificada es 10/100 Mbit. :contentReference[oaicite:8]{index=8}
¿Cuál es la resolución máxima?
El codificador admite una resolución de una sola vuelta de hasta 18 bits y una resolución de varias vueltas de hasta 14 bits. Se pueden seleccionar diferentes configuraciones de resolución según los requisitos de la aplicación. :contentReference[oaicite:9]{index=9}
¿Puede funcionar en entornos hostiles?
Sí. El codificador está diseñado para entornos industriales pesados y está disponible con protección IP65 o IP68. Sus especificaciones también incluyen resistencia a vibraciones e impactos, con un rango de temperatura de funcionamiento estándar de -30°C a +85°C. :contentReference[oaicite:10]{index=10}
¿Qué industrias utilizan habitualmente este tipo de codificador?
Las aplicaciones típicas incluyen acero y metalurgia, instalaciones petroquímicas, campos petroleros, minería, fabricación de papel, equipos de generación de energía, maquinaria de elevación y equipos de construcción pesados.
¿Se puede personalizar el codificador?
Las opciones de personalización incluyen dimensiones del eje, material de la carcasa, rango de temperatura, configuración mecánica, disposición de los conectores y dirección de salida del cable. Los ingenieros deben proporcionar los requisitos de instalación y comunicación de la máquina al solicitar una solución personalizada.
Pensamientos finales
Un codificador confiable es fundamental para una retroalimentación precisa del movimiento industrial, particularmente cuando la maquinaria opera en condiciones de polvo, vibración, variación de temperatura, humedad, interferencia electromagnética o condiciones de producción continua. Con su construcción industrial de 58 mm, protección IP65-IP68, medición absoluta de una y varias vueltas, detección magnética de alta resolución, funciones de protección eléctrica y comunicación Ethernet Modbus TCP, elCodificador Modbus de servicio pesadoproporciona una opción sólida para aplicaciones de automatización exigentes. Si está evaluando las especificaciones del codificador, planificando un nuevo sistema de automatización o reemplazando un dispositivo de retroalimentación existente,contáctanospara analizar los requisitos de su aplicación, configuración mecánica, sistema de comunicación, opciones de personalización y necesidades de abastecimiento.
