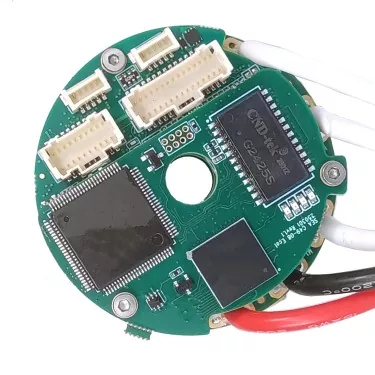

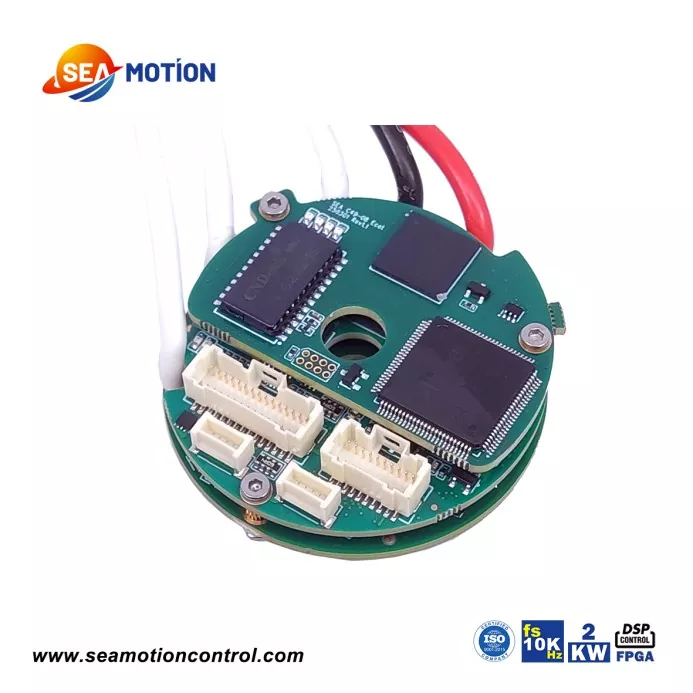

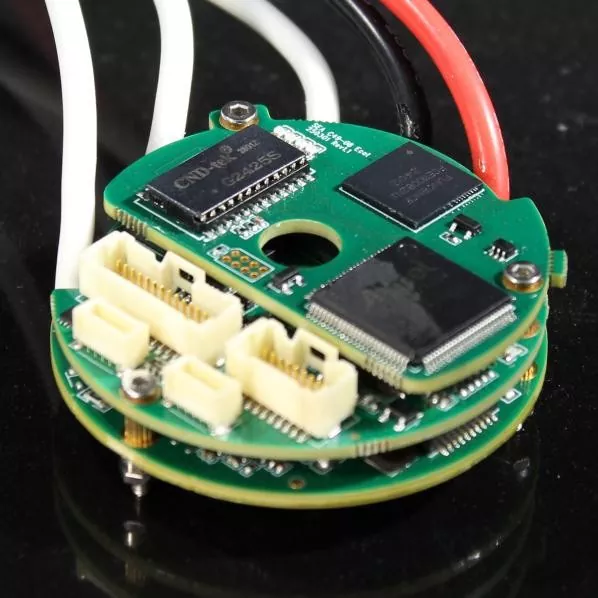

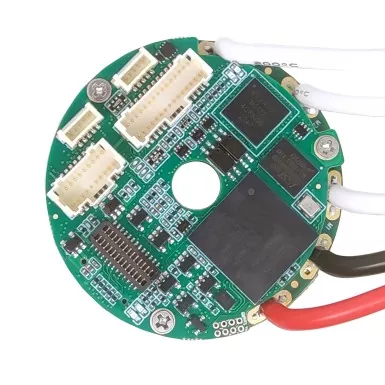

El servoaccionamiento circular de CC de bajo voltaje SEA C49 es el producto más pequeño de la serie SEA MOTION Ring. Todavía utiliza una arquitectura DSP+FPGA, lo que le otorga capacidades de procesamiento de datos extremadamente potentes. El SEA C49 admite protocolos de comunicación de bus EtherCAT y CANopen y admite retroalimentación de varios codificadores convencionales. El SEA C49 tiene 6 puertos de entrada digital y 2 puertos de salida digital.
La estructura de anillo hueco permite que el producto se instale fácilmente en motores y módulos de juntas.
En términos de corriente nominal, el SEA C49 admite una corriente de bus máxima de 25 A, correspondiente a una corriente continua efectiva de 17,7 A, y una potencia de salida continua máxima de 2000 W. La estructura del C49 continúa el diseño del módulo de potencia inferior, con el módulo de accionamiento y el módulo de control dispuestos secuencialmente hacia arriba.
La mayor ventaja de la estructura hueca en forma de anillo es su idoneidad para productos circulares, como servomotores de CC y módulos de articulación.
|
Parámetro |
Unidad |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
|
Tensión de alimentación mínima |
VCC |
11 |
|||||
|
Tensión de alimentación nominal |
VCC |
85 |
|||||
|
Tensión de alimentación máxima |
VCC |
95 |
|||||
|
Salida de potencia continua máxima |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
|
Eficiencia (potencia nominal) |
% |
95 |
|||||
|
Tensión máxima de salida |
V |
Hasta el 96% de la tensión del enlace CC |
|||||
|
Corriente continua nominal |
A |
1 |
3 |
6 |
10 |
15 |
25 |
|
Corriente continua efectiva (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
|
Pico actual (2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
El SEA C49 tiene una corriente nominal de bus de 1-25 A, una corriente efectiva continua de 0,7-17,7 A y una potencia de salida continua máxima de 80-2000 W.
Al igual que otros productos de la serie SEA MOTION, el SEA C49 admite retroalimentación de codificadores absolutos, codificadores incrementales, Hall, analógicos y resolutores. También admite retroalimentación dual, ya sea incremental + absoluta o Hall + absoluta.
En términos de procesamiento de datos, el SEA C49 tiene un ancho de banda de bucle actual mayor que un bucle cerrado de 4 kHz, un tiempo de muestreo actual de 40-125 μs, una frecuencia de muestreo actual de 25 kHz y una frecuencia de conmutación actual de 3 kHz.
Como todos los servovariadores de CC de bajo voltaje de la serie SEA MOTION, el SEAC49 se puede aplicar a casi todas las aplicaciones de alta gama. Cuenta con un núcleo hueco toroidal, tamaño pequeño, salida de alta potencia y admite la mayoría de los métodos de retroalimentación del codificador, incluida la retroalimentación dual.
El producto cuenta con un gran ancho de banda y linealidad, y el SEA C49 ofrece una potencia de salida continua máxima de 2000W. Sin embargo, otros productos de la serie SEA MOTION ofrecen una potencia de salida aún mayor y admiten corrientes más altas.
1. Servomotores integrados de alto rendimiento;
2. Módulos conjuntos

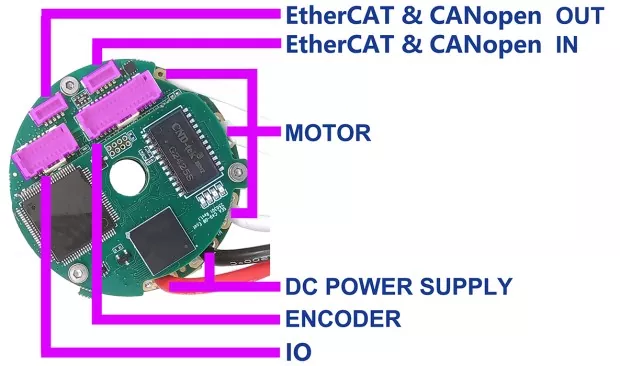

Definición de interfaz de SEA C49
