Servovariadores de CC de alta precisión

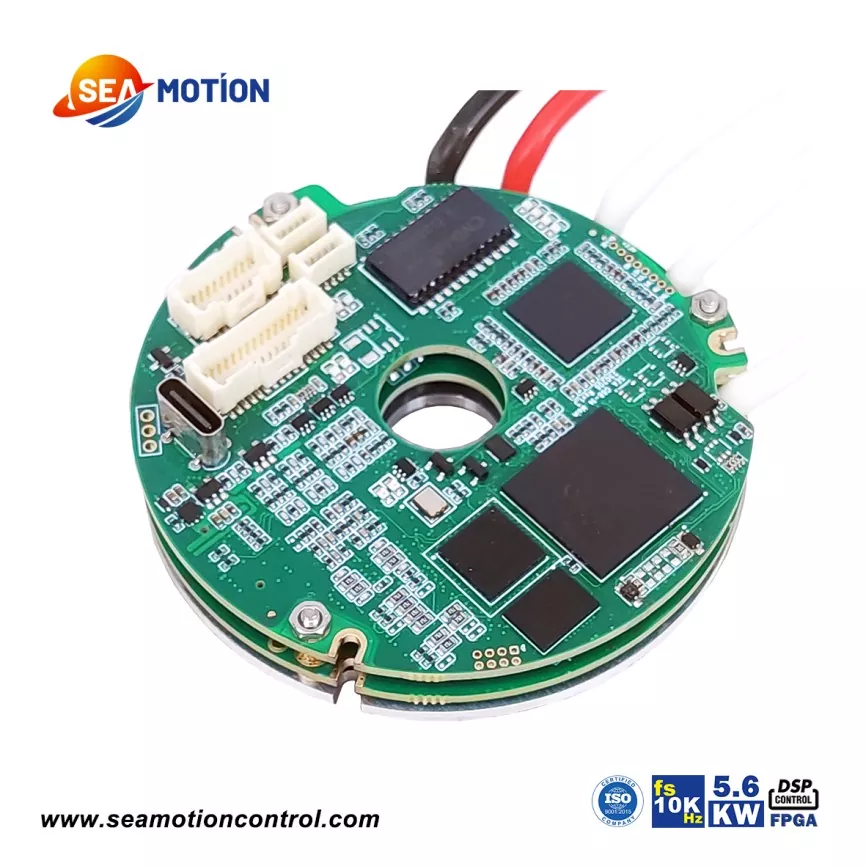

Los servoaccionamientos circulares de CC de alta precisión SEA C68 pertenecen a la serie circular SEA MOTION. Como todos los productos de la serie SEA MOTION, utiliza una arquitectura DSP+FPGA. Esta arquitectura ofrece capacidades excepcionales de procesamiento de datos. El SEA C68 admite protocolos de comunicación de bus EtherCAT o CANopen y varios comentarios de codificador convencionales. En términos de entradas y salidas digitales, el SEA C68 cuenta con 6 puertos de entrada digital y 2 puertos de salida digital.

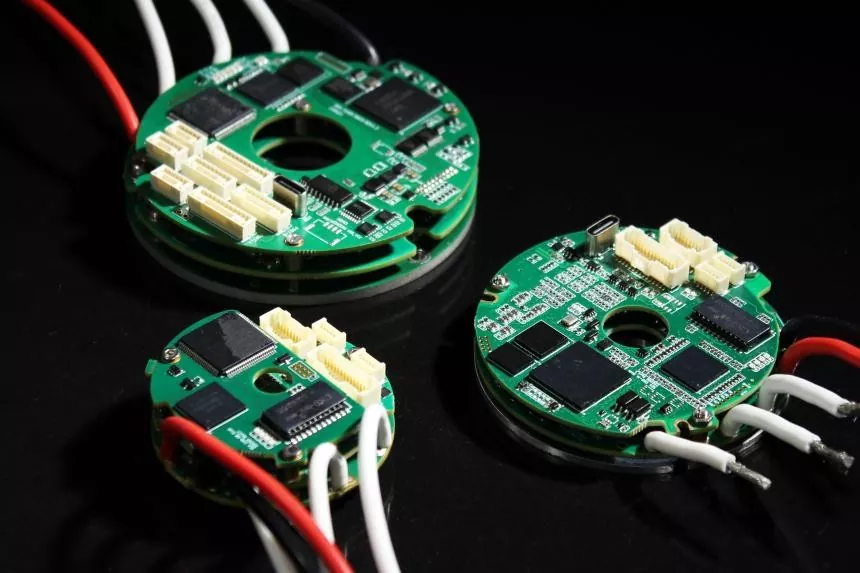

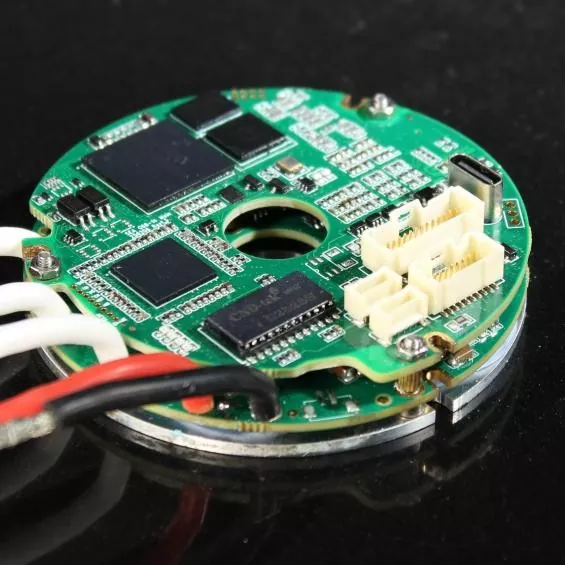

El SEA C68 tiene un diámetro exterior de 68 mm y una estructura hueca. El producto se divide en tres capas. La capa inferior contiene el módulo de potencia, que alberga los componentes de potencia; la capa intermedia contiene el módulo de accionamiento; y la capa superior contiene los módulos de control y comunicación, junto con varias interfaces.

Parámetro del producto (especificación)

El SEA C68 tiene una corriente nominal de bus de 1-80 A, una corriente efectiva continua de 0,7-56,5 A y una potencia de salida continua máxima de 5600 W. La lista de materiales del SEA C68 es idéntica a la del SEA 1-80A. En cuanto a los tipos de retroalimentación del codificador, el SEA C68 admite retroalimentación de codificadores absolutos, codificadores incrementales, sensores de efecto Hall, señales analógicas y resolutores. Al igual que el SEA 1-80A, el SEA C68 también admite retroalimentación dual incremental + absoluta o resolución + retroalimentación dual absoluta.

Característica del producto y aplicación

Como todos los servovariadores CC de alta precisión de la serie SEA MOTION, el SEA C68 se puede aplicar a casi todos los campos de fabricación de alta gama. Presenta un diseño toroidal hueco, una corriente de bus máxima de 80 A y una potencia de salida continua máxima de 5600 W. El SEA C68 admite varias retroalimentación de codificador, tiene interfaces IO y STO y admite temperaturas ambiente de hasta -45 °C.

Presenta un diseño toroidal hueco, tamaño pequeño, alta potencia y soporte para la mayoría de las retroalimentación del codificador, incluida la retroalimentación dual.

El producto cuenta con un gran ancho de banda y linealidad, que son parámetros fundamentales para evaluar el rendimiento de un producto de unidad.

Las principales aplicaciones del SEA C68 son las siguientes:

1. Servomotores integrados de alto rendimiento;

2. Módulos de unión de alto rendimiento

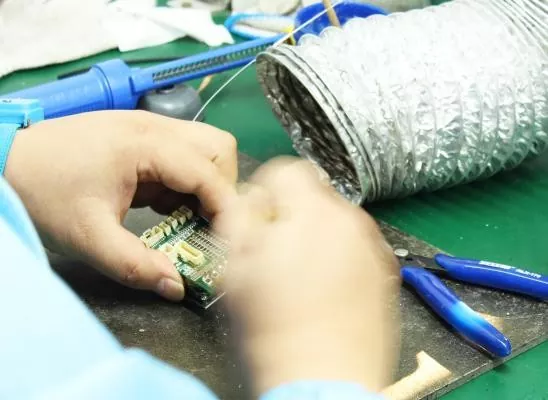

Detalles de producción

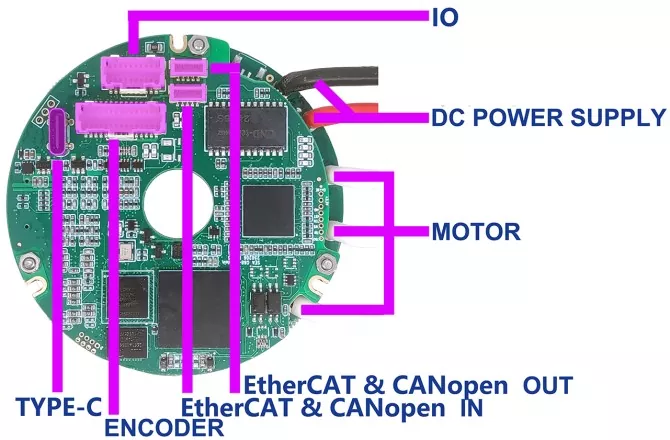

Definición de interfaz de SEA C68

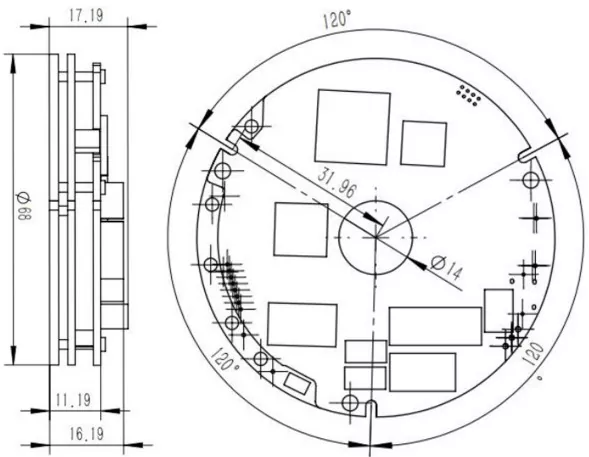

Tamaño del producto/mm
