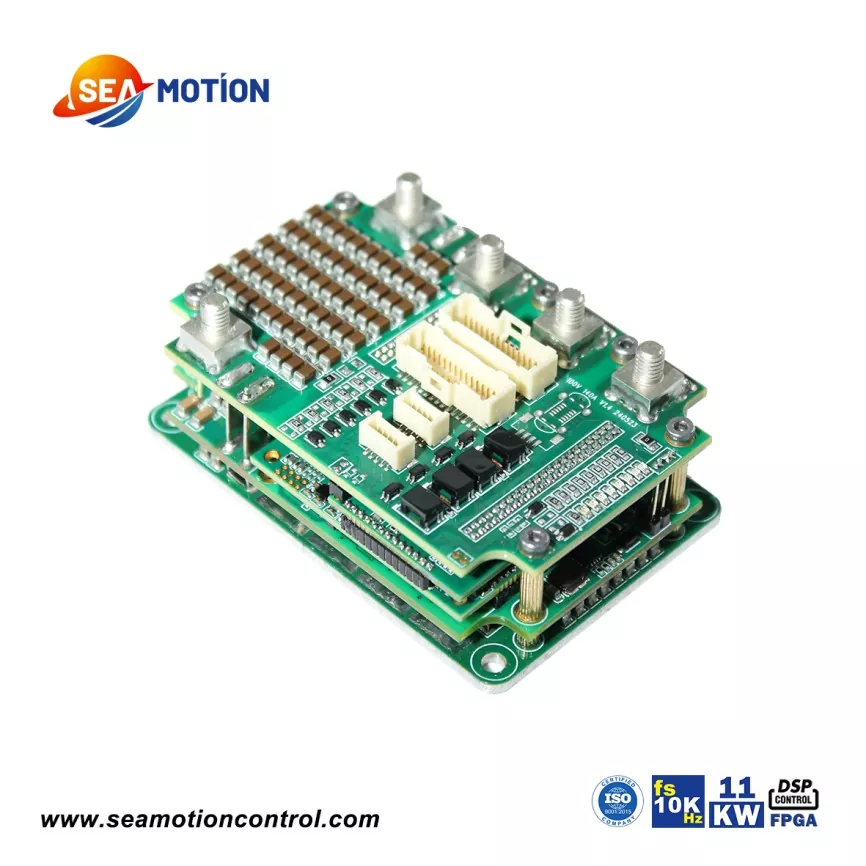

Servovariadores de CC compactos

Los servovariadores de CC compactos SEA 140A cuentan con un factor de forma compacto incomparable y potentes capacidades de procesamiento de datos. Al igual que el SEA1-80A, el SEA140A también se basa en una arquitectura DSP+FPGA.

Esto dota al producto de capacidades de procesamiento de datos extremadamente potentes: gran ancho de banda, alta respuesta y procesamiento de datos paralelo. La frecuencia de muestreo del bucle actual del SEA140A también alcanza los 10 kHz, lo que posee una linealidad excepcional.

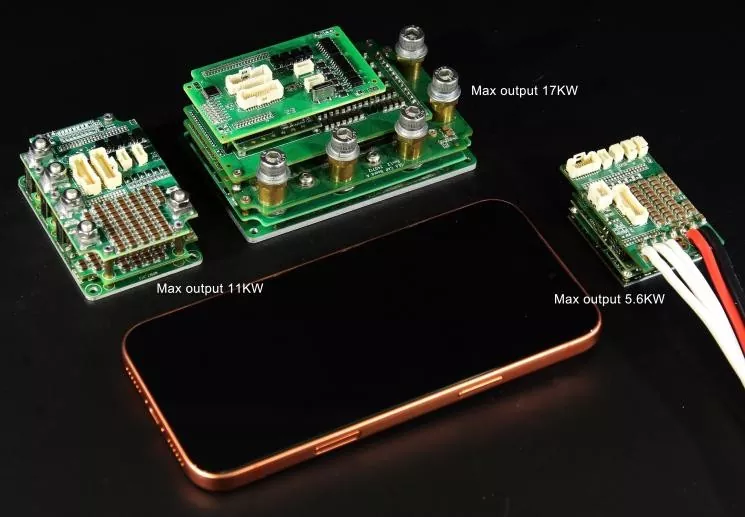

En términos de potencia de salida efectiva continua, el SEA140A alcanza los 11 kW. Esto permite que nuestros productos accionen motores de mayor potencia con una corriente de bus de 140 A. En cuanto a la retroalimentación del codificador, admitimos casi todos los tipos de retroalimentación del codificador más populares. El SEA140A también admite retroalimentación dual incremental + absoluta y resolución dual + retroalimentación absoluta.

La serie SEA MOTION de servovariadores de CC compactos de alto rendimiento utiliza un proceso de PCB de 8 a 12 capas. Los productos emplean una estructura remachada y apilada basada en la función: la capa inferior contiene el módulo de alimentación, la siguiente capa el módulo de accionamiento, la siguiente capa el módulo de control, la siguiente capa el módulo de comunicación y la capa superior la placa de interfaz. Las ventajas de este diseño son la alta densidad de componentes, lo que permite un tamaño de producto muy pequeño; la partición funcional minimiza la interferencia; y el sustrato de aluminio inferior mejora la disipación de calor de los componentes de potencia. Las desventajas son mayores costos de producción y ciclos de desarrollo más largos.

Parámetro del producto (especificación)

El SEA140A tiene corrientes de bus máximas de 140 A, 160 A y 40 A, correspondientes a voltajes máximos de 100 V, 80 V y 200 V. Con una corriente de bus de 140 A, la corriente de salida efectiva continua es de 99 A y la potencia de salida continua máxima alcanza los 11 kW. Es importante tener en cuenta que el voltaje máximo al que nos referimos es el voltaje más alto que puede soportar el producto. Normalmente, el producto no debería funcionar al voltaje más alto durante períodos prolongados. Recomendamos una tensión de funcionamiento entre la tensión de alimentación mínima y la tensión de alimentación nominal.

Característica del producto y aplicación

Como todos los servovariadores de CC compactos de alto rendimiento de la serie SEA MOTION, el SEA140A se puede aplicar a casi todas las aplicaciones de alta gama. Presenta un tamaño pequeño, alta capacidad de corriente, alta potencia de salida y admite prácticamente todos los tipos de retroalimentación de codificador, incluida la retroalimentación dual incremental + absoluta o de resolución + absoluta.

Con gran ancho de banda, alta linealidad y alta respuesta, el SEA140A ofrece mayor potencia de salida continua en comparación con el SEA1-80A. Nuestro departamento de I+D está explorando actualmente la producción en masa de carburo de silicio como componente energético. La adopción de carburo de silicio mejorará aún más el rendimiento del producto.

Las principales aplicaciones del SEA140A son las siguientes:

1. Servomotores integrados de alto rendimiento;

2. Tocadiscos y equipos de simulación de movimiento;

3. Equipos de circuitos integrados y semiconductores, como dispositivos que implican manipulación de materiales y que requieren grandes cargas;

4. Equipos de automatización industrial;

5. Vehículos y equipos especiales, como equipos de conducción autónoma;

6. AGV grandes

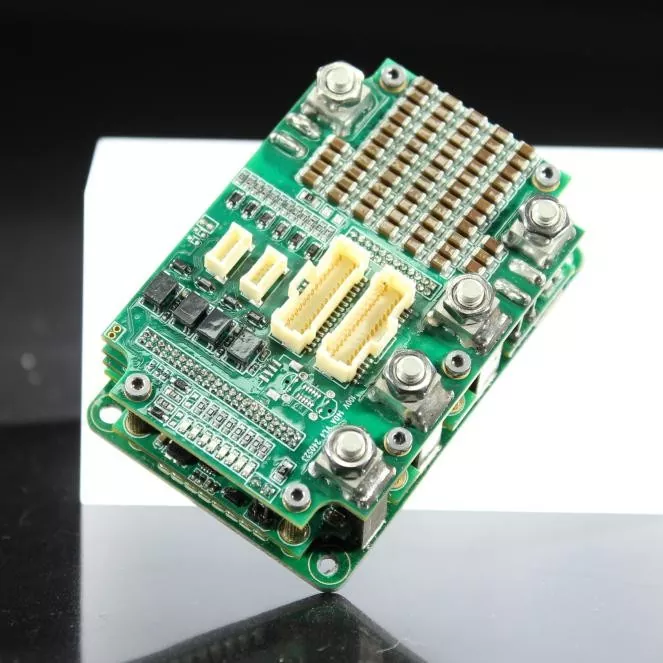

Detalles de producción

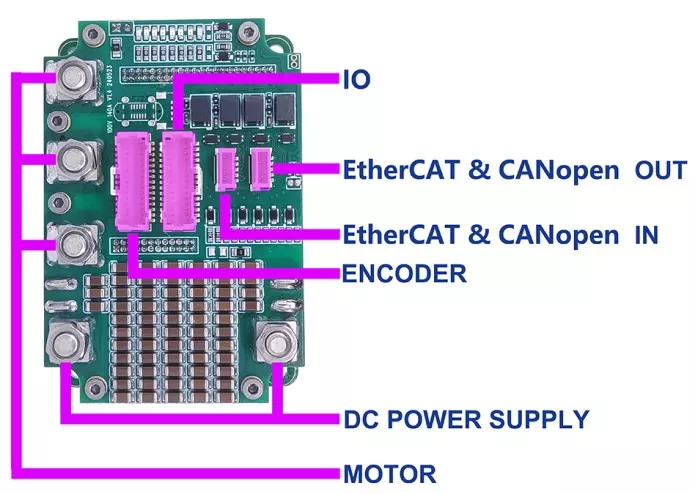

Definición de interfaz del servoaccionamiento de CC compacto SEA 140A

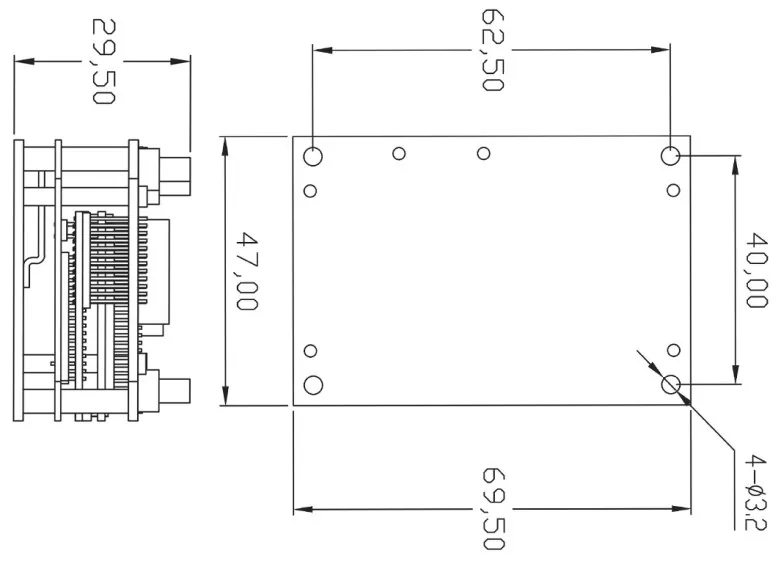

Tamaño del producto/mm

Vídeo de productos
