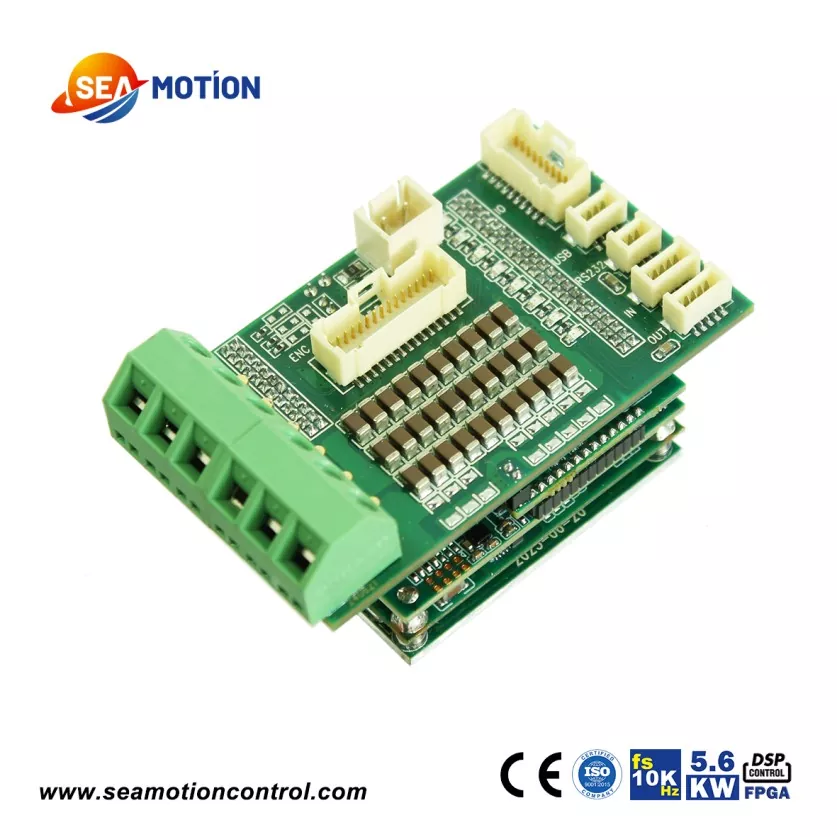

Servovariadores de CC micro

Los servovariadores SEA1-80A Micro Dc cuentan con un tamaño extremadamente compacto y una alta densidad de potencia. Esta unidad del tamaño de un huevo puede generar continuamente hasta 5600 W de potencia efectiva. Cuenta con una frecuencia de muestreo de 10 kHz, 6 entradas digitales y 2 salidas digitales. Su rica interfaz admite casi toda la retroalimentación del codificador, incluida la retroalimentación dual incremental y absoluta, así como la retroalimentación dual absoluta y de resolución.

Los servovariadores SEA1-80A Micro Dc se pueden aplicar a casi todos los campos. Su tamaño ultrapequeño, precisión ultraalta, capacidad de corriente ultraalta y gran versatilidad son las ventajas que la unidad SEA1-80A aporta al producto.

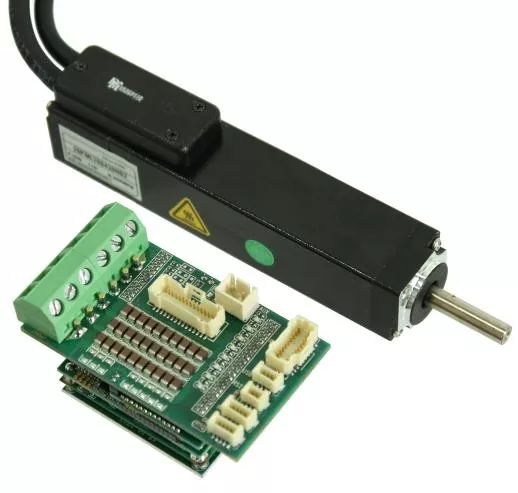

Esta es una solución de control de movimiento de JINGYUE Technology basada en un servoaccionamiento de CC SEA y un servomotor con brida de 8 mm, que se ha utilizado ampliamente en uniones de troqueles.

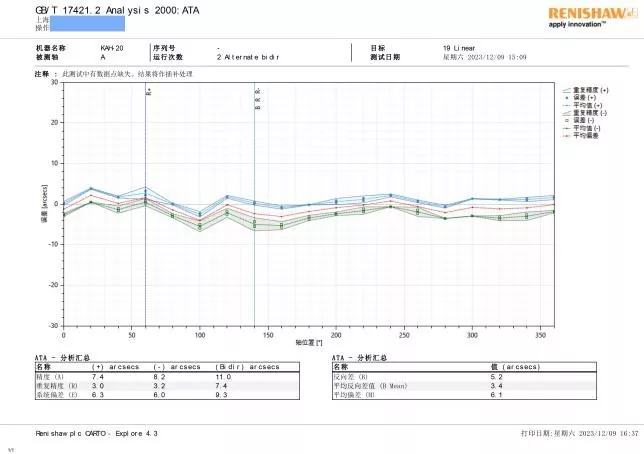

El servoaccionamiento SEA DC emplea una arquitectura DSP+FPGA, que dota al producto de una respuesta de alta velocidad incomparable y potentes capacidades de procesamiento de datos. Utilizamos un interferómetro láser de Renishaw para probar la precisión del control del servoaccionamiento SEA DC y los resultados muestran que el servoaccionamiento SEA DC funciona de manera excelente.

La serie SEA de servovariadores de CC incluye actualmente las series cuadradas 1-80A, 140A, 210A; y series de anillos C49, C68, C81 (con diámetros exteriores huecos de 49 mm, 68 mm y 81 mm respectivamente).

Parámetro del producto (especificación)

Las corrientes nominales del servovariador de CC SEA1-80A son 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A y 80A (80V).

Los voltajes nominales son 100V y 80V. Sin embargo, le recomendamos que utilice la tensión de alimentación nominal para alimentar el controlador y que la tensión de alimentación máxima no exceda los valores

en la mesa.

Las cifras de tensión y corriente mencionadas anteriormente se refieren a la tensión y corriente del bus de alimentación. En realidad, el voltaje y la corriente que llegan a las líneas de fase serán menores que los valores

en la línea de autobús.

Al seleccionar un producto de accionamiento, se debe tener en cuenta el parámetro "corriente continua efectiva".

La potencia máxima de salida continua del SEA1-80A es 5,6 kW.

Característica del producto y aplicación

Describimos el producto variador SEA1-80A con las siguientes características:

1. Tamaño extremadamente pequeño, sólo del tamaño de un huevo.

2. Densidad de potencia muy alta, compatible con motores de CC de hasta 5,6 KW.

3. Precisión de control extremadamente alta, que admite retroalimentación de casi todos los codificadores convencionales. Admite retroalimentación dual incremental + absoluta y resolución + retroalimentación dual absoluta.

4. Frecuencia de muestreo actual de 10 KHz, alto ancho de banda, alta linealidad y alta respuesta.

5. Amplia gama de aplicaciones.

Se puede aplicar a casi todas las industrias. Para aplicaciones que requieren un control de movimiento preciso, el SEA1-80A es especialmente adecuado.

El servoaccionamiento de CC se ha utilizado ampliamente en la industria de la inteligencia incorporada. Un conocido fabricante chino de lobos robóticos compró y utilizó el servoaccionamiento de CC SEA1-80A en sus productos de lobos robóticos.

En el campo de los dispositivos médicos, los productos de servoaccionamiento CC SEA 1-80A se utilizan en robots quirúrgicos, exoesqueletos y equipos de pruebas bioquímicas.

En el campo de los circuitos integrados y equipos de semiconductores, el SEA1-80A se utiliza en el manejo de obleas, máquinas cortadoras de cubitos, troqueladoras, estaciones de sonda y máquinas de colocación. Los productos de la serie SEA de JINGYUE TECHNOLOGY también se utilizan ampliamente en plataformas giratorias de radar, simulación de movimiento, equipos de seguimiento fotoeléctrico y empujadores de bombas sin eje. Somos un proveedor principal del 90% de los fabricantes de tocadiscos en China.

Detalles de producción

Tamaño del producto/mm

Estructura y proceso del producto.

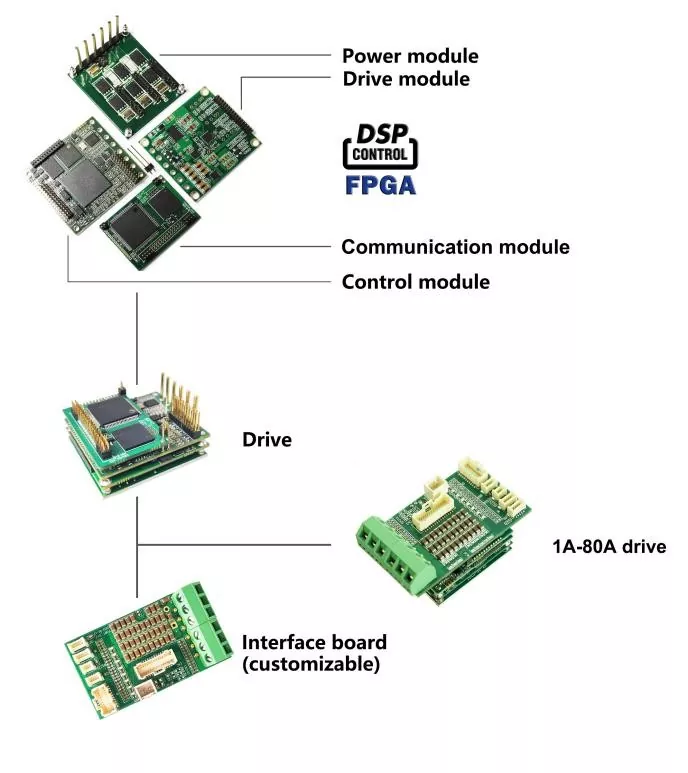

El servovariador de CC SEA 1-80A consta de cinco partes: un módulo de potencia basado en un disipador de calor a base de aluminio, un módulo variador, un módulo de control, un módulo de comunicación y una placa de interfaz.

Subcontratamos nuestro trabajo de tecnología de montaje superficial (SMT) a conocidas fábricas de SMT. Inspeccionamos cada capa de PCB para asegurarnos de que los productos semiacabados SMT estén intactos. Luego, ensamblamos, remachamos y soldamos la placa de alimentación y la placa del controlador, y las inspeccionamos nuevamente. Solo los productos semiacabados que pasan la inspección pasan al siguiente proceso, donde se instala el tablero de control y se suelda al módulo de ensamblaje.

Esto significa que nuestros productos se someten a un total de 12 inspecciones desde una única PCB hasta el producto terminado. Estas inspecciones no son controles aleatorios, sino controles obligatorios.

Los productos también deben someterse a pruebas de envejecimiento, pruebas de temperatura extrema (si es necesario), pruebas previas al almacenamiento y pruebas previas al envío.

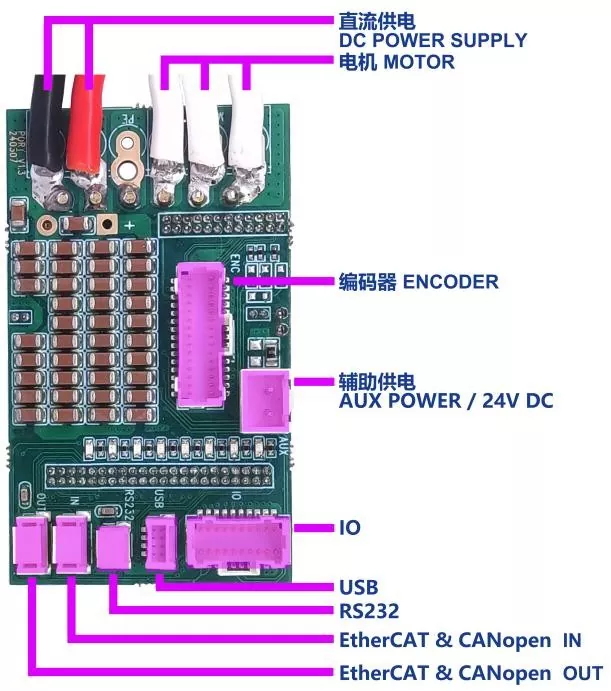

El método de cableado de la fuente de alimentación y del motor se determina en función de la corriente. Si la corriente es inferior a 25 A, utilizamos puertos de conexión rápida. Si la corriente es superior a 25 A, sueldo los cables para el cliente.

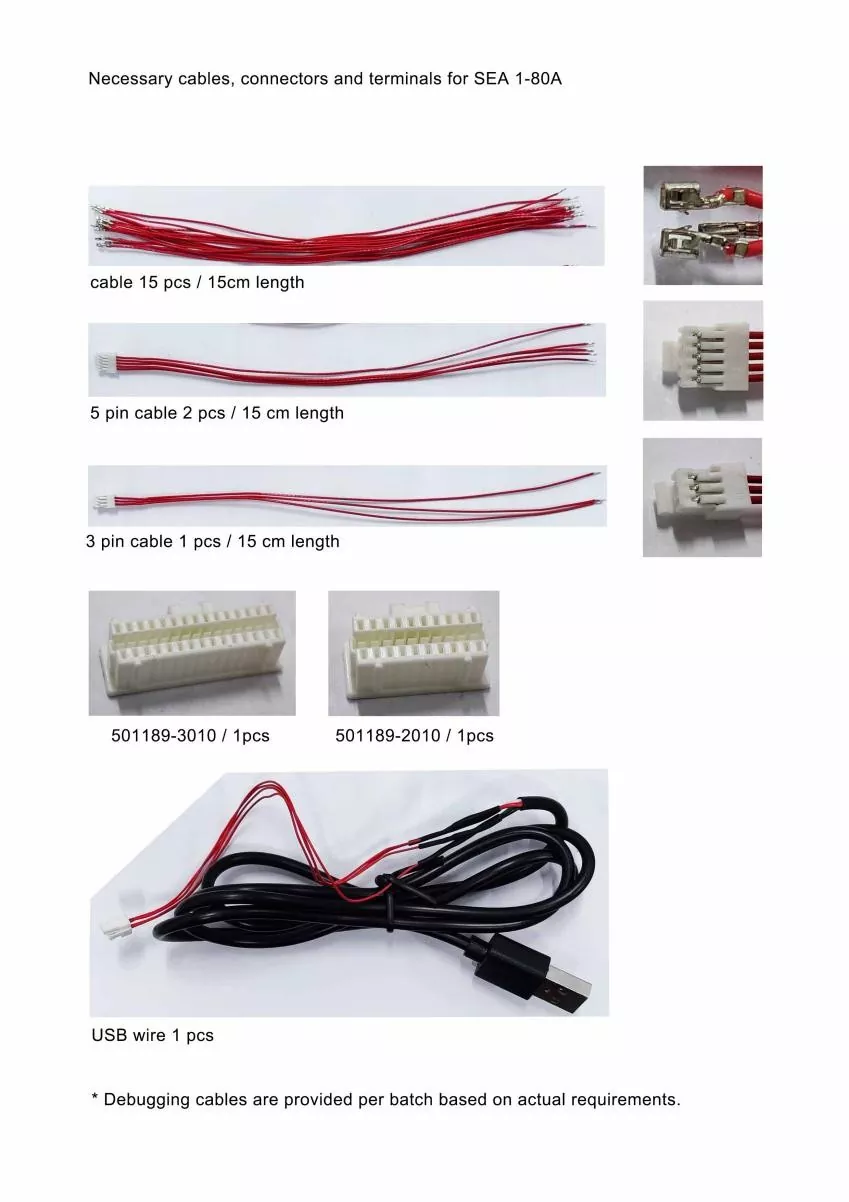

Proporcionamos a nuestros clientes los cables necesarios para la depuración del producto.
