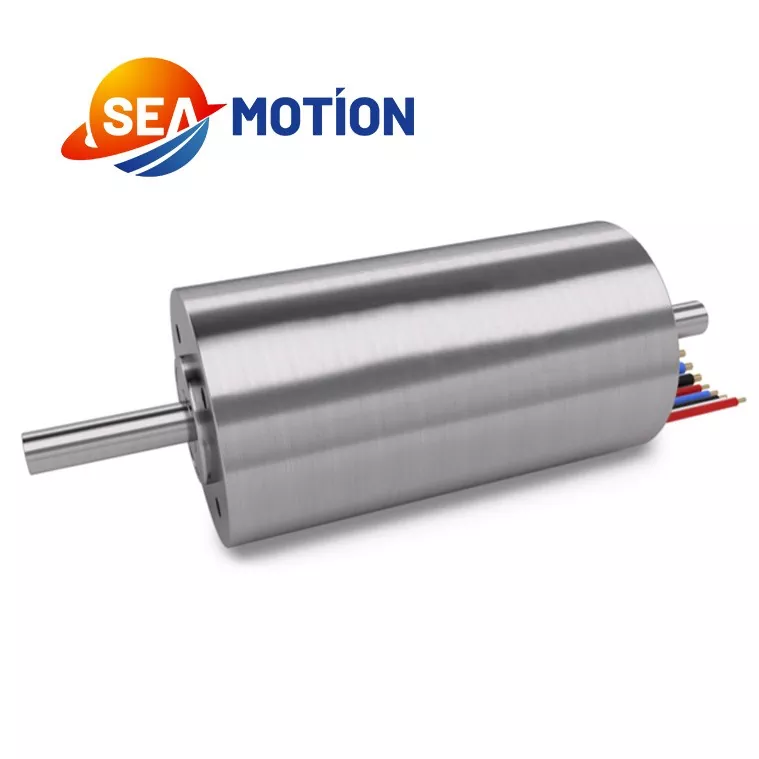

Motores sin núcleo

SEA MOTION emplea un tipo de bobinado especial que aumenta efectivamente la eficiencia del motor. Este método de bobinado ha sido adoptado por algunas marcas internacionales líderes. El método de bobinado tiene un impacto significativo en el rendimiento de un motor sin núcleo. El equipo técnico de SEA MOTION lleva años investigando y superando retos técnicos para desarrollar este método de bobinado y la correspondiente maquinaria de bobinado automatizado.

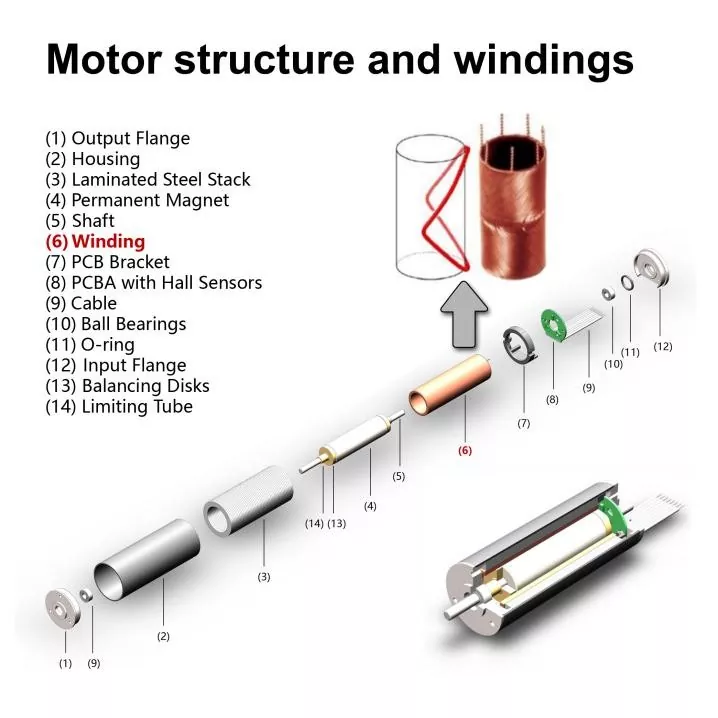

Lista de piezas de la estructura del motor1. Brida de salida

2. Vivienda

3. Pila de acero laminado

4. Imán permanente

5. Eje

6. Devanado

7. Soporte de PCB

8. PCBA con sensores Hall

9. cable

10. Rodamientos de bolas

11. junta tórica

12. Brida de entrada

13. Discos de equilibrio

14. Tubo limitador

En cuanto a la retroalimentación del codificador, el motor sin núcleo SEA MOTION admite retroalimentación del codificador magnético y óptico, así como retroalimentación multivuelta incremental y absoluta. Ofrecemos módulos de engranajes planetarios para proporcionar al motor sin núcleo un mayor par de salida.

Parámetro del producto

A continuación se muestra una comparación de las especificaciones del motor sin núcleo SEA MOTION con las de los competidores nacionales y las principales marcas internacionales. Estos datos provienen de su sitio web oficial.

Para el mismo tamaño, incluso una ligera mejora en el rendimiento y los parámetros presenta desafíos para el diseño, la fabricación y el control de calidad.

Comparación de parámetros de rendimiento de motores sin escobillas de 16 mm de diámetro

Comparación de los parámetros de rendimiento de motores sin escobillas de 22 mm de diámetro

Característica del producto y aplicación

Las ventajas de los motores sin núcleo SEA MOTION son las siguientes:

1. Mayor eficiencia y menor generación de calor debido a la ausencia de núcleo.

2. Menor momento de inercia: Los motores sin núcleo SEA MOTION tienen un momento de inercia de sólo 1/10 a 1/5 del de los motores tradicionales, lo que resulta en un excelente rendimiento dinámico.

3. Sin torsión dentada, lo que permite un funcionamiento extremadamente suave. Funcionamiento sin vibraciones a baja velocidad, con fluctuaciones de velocidad controladas dentro del 2%.

4. Tamaño pequeño y alta densidad de potencia.

5. Interferencia electromagnética extremadamente baja.

6. Excelente linealidad en el control del motor.

7. Cadena industrial totalmente independiente y controlable.

Las aplicaciones incluyen:

Médico: endoscopios, robots quirúrgicos, bombas de precisión;

Industrial: Servo cardanes, manos robóticas de destreza, automatización de precisión;

Electrónica de consumo: drones, estabilización de imagen de cámaras de alta gama, dispositivos portátiles inteligentes;

Aeroespacial: servos en miniatura, control de actitud.

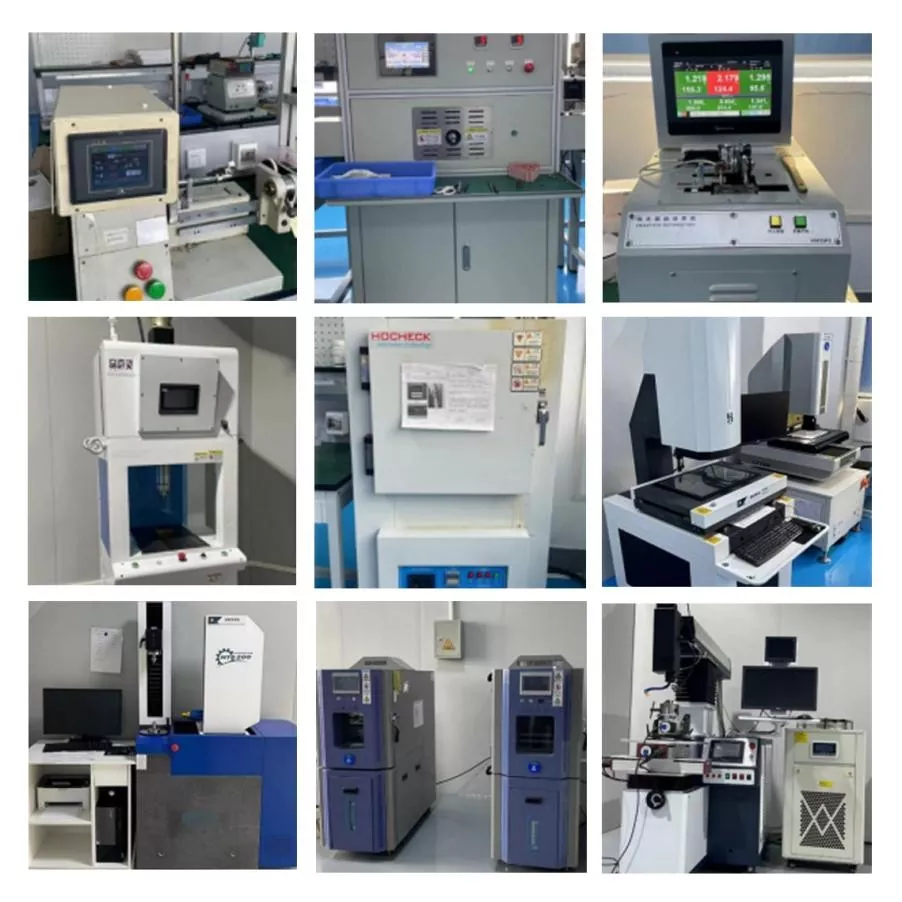

Equipo de producción

El equipamiento principal de los motores sin núcleo gira en torno a la producción de bobinas. Por lo tanto, la fabricación del devanado es primordial y determina el rendimiento del motor sin núcleo. Hemos desarrollado y diseñado equipos de bobinado totalmente automatizados según el tipo de bobinado.

El segundo paso es presionar la lámina de alambre; el tercer paso es enrollar la lámina de alambre en una bobina, dándole forma de bobina; finalmente, se hornea a alta temperatura para darle forma, completando la fabricación de la bobina.
